Požiadavky na čistý ohňovzdorný materiál: Normy, hodnotenia a špecifikácie

Podanie sa vráti s označením revidovať a znova odoslať, pretože stenový panel je triedy A, ale krídlo dverí obsahuje iba protokol triedy B1 a nikto nemôže vykonať test dvoch nainštalovaných spolu. Tento vzorec zlyhania je bežný. Požiarny výkon v čistej miestnosti nie je jedinou vlastnosťou materiálu; je to reťazec jadra, obkladu, lepidla, rámu, tmelu, hardvéru a montážneho testu, ktorý ich spája.

Sada praktických pravidiel je krátka: reakciu na oheň a požiarnu odolnosť vnímajte ako samostatné požiadavky, vyžiadajte si skúšobné protokoly o kompletnej zostave, nie o samotnom jadre, a ponechajte hustotu, hrúbku, obklad a detaily spojov identické s tým, čo bolo testované. Všetko nižšie vyplýva z týchto troch bodov.

Trieda požiaru a požiarna odolnosť sú dve samostatné požiadavky

Kontrola častíc a kompartmentácia sa riadia rôznymi normami a špecifikácie, ktoré ich zmiešajú, vytvárajú argumenty na mieste. Reakcia na oheň opisuje, ako materiál napája oheň: zápalnosť, šírenie plameňa, uvoľňovanie tepla a dym. Požiarna odolnosť popisuje, ako dlho zostavená zostava udrží oheň: celistvosť, izolácia a tam, kde je to relevantné, nosnosť.

Reakcia na oheň, skúška materiálu

GB 8624 triedi stavebné materiály od triedy A (nehorľavé) až po B1, B2 a B3 a trieda A je zvyčajnou základňou pre obaly čistých priestorov vo farmaceutických, polovodičových a potravinárskych projektoch. Podľa EN 13501-1 je ekvivalentný cieľ A2-s1,d0 alebo lepší, kde s1 obmedzuje tvorbu dymu a d0 vylučuje horiace kvapky. ASTM E84 Trieda A znamená index šírenia plameňa 25 alebo nižší a index vyvinutého dymu 450 alebo nižší. Všimnite si rozsah: E84 vyhodnocuje povrchové horenie vzorky a nehovorí nič o 60-minútovej bariére.

Požiarna odolnosť, montážna skúška

Hodnotenia ako EI 30, EI 60 alebo EI 120 (EN 1364-1 pre steny, EN 1634-1 pre dvere) alebo jednohodinové hodnotenie podľa ASTM E119 alebo GB/T 9978 platia pre zostavu pri testovanej hrúbke a orientácii. Panely s jadrom z minerálnej vlny sú pravidelne testované počas 60 minút pri 50 mm, 75 mm a 100 mm, ale každý certifikát platí len pre presnú konštrukciu, na ktorú sa vzťahuje. Tenší panel alebo iný profil spoja je iná zostava.

Porovnanie základných materiálov panelov pre čisté priestory

Výber jadra riadi väčšinu výsledku požiaru a hustota je dôležitejšia ako formulácia v údajovom liste. Kamenná vlna pri 60 kg/m3 a kamenná vlna pri 120 kg/m3 môžu niesť rovnaké marketingové označenie a správať sa veľmi odlišne v 60-minútovom teste.

Materiály jadra čistých priestorov v porovnaní s triedou požiaru a správaním. Hodnotenia vždy patria k testovanej zostave, nie k jadru v izolácii.
Materiál jadra	Typická reakcia na oheň	Správanie pod paľbou	Kde sa to hodí
Kamenná vlna, 100-120 kg/m3	Trieda A / A2-s1,d0	Nehorľavé minerálne vlákno, bod topenia nad 1000 C, žiadne horiace kvapky	Hodnotené steny, stropy a jadrá dverí
Oxid horečnatý a oxysulfát horečnatý	Trieda A	Nízka dymivosť, žiadne horľavé spojivo; výkon sa riadi hrúbkou dosky a povrchom	Priestory s mokrým procesom s prísnou hygienickou kontrolou
Sadrový jadrový panel	Trieda A	Stabilné 30 až 60 minút; papier, ktorý je obrátený zuhoľnateným povrchom a vlhkosť oslabuje dosku	Priečky a suché technické zóny
Hliníkový plást	Trieda A, skin dependent	Nehorí, ale vedie teplo; spolieha sa na obklad a lepidlo	Ľahké zapustené dvere a panely
Polyuretán (PIR alebo PUR)	Zvyčajne B1 alebo B2	Vysoké uvoľňovanie tepla a hustý dym; penové uhlíky a môžu kvapkať	Iba tam, kde to povoľujú kódy a akceptujú sa postrekovače
EPS alebo XPS	Horľavý	Topí sa, šíri plameň a vytvára hustý dym	Neprijateľné v obálkach pre čisté priestory

Panely z minerálnej vlny v praxi

Pre menovité steny čistých priestorov sú najčastejšie schválenou konfiguráciou 50 mm alebo 75 mm panely z minerálnej vlny s 0,5 mm vopred potiahnutými oceľovými obkladmi, nehorľavými tesneniami a plniacimi spojmi z minerálnej vlny. Manuálne panely poskytujú rovnejšie povrchy a užšie tolerancie okolo otvorov dverí a priechodných okien; Strojovo vyrobené panely sa inštalujú rýchlejšie cez veľké stropné plochy. Obe sa vyrábajú s jadrami z minerálnej vlny a obe by mali byť doručené so správou o skúške, ktorá obsahuje rovnakú hrúbku a detaily spoja ako špecifikácia projektu.

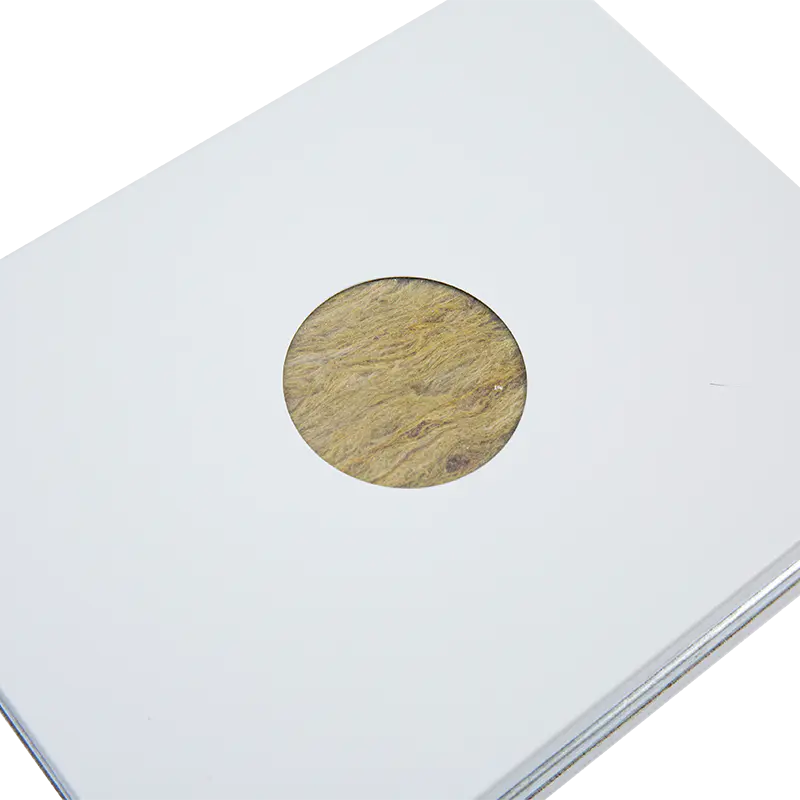

Handmade Rock Wool Cleanroom Panel with Steel Plates

Ručne vyrobený panel pre čisté priestory z kamennej vlny s oceľovými platňami Ručne vyrobený panel z minerálnej vlny pre čisté priestory s oceľovými platňami, relevantný tam, kde záleží na rovných povrchoch, úzkych toleranciách a hodnoteniach požiarnych hraníc. Zobraziť produkt →

Požiadavky na požiar po jednotlivých prvkoch

Požiarna stratégia posudzuje každú hranicu čistej zóny samostatne. Požiadavka stanovená pre typický blok čistých priestorov znie takto:

Steny a stropy: nehorľavé panely v plnej výške, utesnené spoje, žiadna odhalená horľavá fólia, minerálna vlna zabalená na oporách a detailoch hlavy.
Protipožiarne dvere: krídlo a rám certifikované ako jeden celok, samozatváracie kovanie, napučiavacie alebo minerálne tesnenia, zasklenie súčasťou testu.
Núdzové východy: dvere sa otáčajú v smere jazdy, vyhýbajú sa laviciam a zariadeniam a zostávajú prevádzkyschopné, keď zlyhá blokovací systém.
Prestupy: káblové žľaby, kanály a rúry obalené a utesnené testovanými protipožiarnymi systémami, nie iba silikónovou guľôčkou.
HVAC: požiarne a dymové klapky na hraniciach oddelení, prístupné na pravidelnú kontrolu.
Okná a priechodné okná: menovité zasklenie vo vnútri menovitého rámu; dobré sklo s nehodnotenou zľavou zlyhá pri montáži.
Podlahy a obklady: nehorľavé alebo s nízkym šírením plameňa bez horľavej lepiacej vrstvy.
Izolácia a akustická výplň: len nehorľavá minerálna vlna, nikdy nie pena.

Dvere si zaslúžia svoju vlastnú poznámku, pretože dvere do čistých priestorov majú požiarny certifikát a zároveň povinnosť vzduchotesnosti. Oceľové dvere do čistých priestorov s minerálnym jadrom, certifikovaným rámom a dvojitým tesnením dokážu udržať hodnotenie EI 60, pričom stále zvládajú rozdiel tlaku, ktorý udržuje častice na mieste. Pridajte samozatvárač a koordinujte postupnosť blokovania tak, aby krídlo počas výroby nezostalo otvorené.

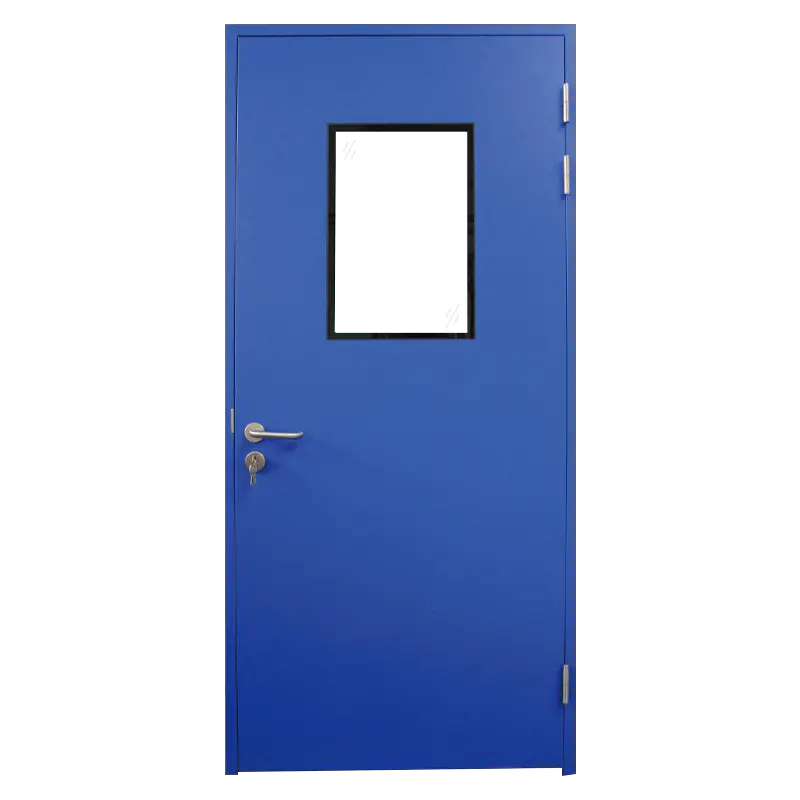

Steel Cleanroom Door for Controlled Environments

Oceľové dvere do čistých priestorov pre kontrolované prostredie Dvere z nehrdzavejúcej ocele s trojstranným tesnením a výsuvným spodným tesnením, užitočné pri výbere pohonu na kontrolu hygieny, vzduchotesnosti a kontaminácie. Zobraziť produkt →

Kontroly obstarávania, ktoré zabraňujú odmietnutiu predloženia

Väčšina odmietnutí má pôvod v dokumentácii a nie v produkte. Tieto kontroly pokrývajú väčšinu z nich:

Vyžiadajte si protokol o skúške montáže, nie údajový list jadra, a potvrďte, že uvádza hrúbku panelu, hustotu jadra, obklad a systém spojov.
Hustotu prispôsobte testovanej hodnote. Ak je na certifikáte uvedené 120 kg/m3, panel s hmotnosťou 90 kg/m3 je iný výrobok.
Skontrolujte triedu dymu. Výsledok s1,d0 alebo nízky index vyvinutého dymu sú dôležité v uzavretých čistých chodbách, kde je evakuácia pomalá.
Skontrolujte obklad a lepidlo. Vopred potiahnutá oceľ je v poriadku; horľavý film alebo penové lepidlo môže uvoľniť jadro triedy A.
Potvrďte balík dverí. Krídlo, rám, zasklenie, kovanie a tesnenia musia byť uvedené na tom istom certifikáte.
Vyžiadajte si odrezanú vzorku z výroby, aby ste skontrolovali skutočnú hustotu jadra, orientáciu vlákien a absenciu dutín.
Za montáž nechajte zodpovedného jedného dodávateľa. Delenie panelov a rámov medzi predajcami robí certifikát nevymáhateľným.

Ak zvažujete niekoľko možností obálok naraz, použite štruktúrovaný prehľad, ako je tento sprievodca výberom systému čistých priestorov udržiava požiarne, hygienické a nákladové kritériá v jednom porovnaní namiesto troch samostatných rozhovorov.

Podrobnosti o inštalácii Rozhodnite, či hodnotenie platí

Certifikovaný panel inštalovaný s 20 mm medzerou a bez minerálnej vlny je necertifikovaná stena. Podrobnosti, ktoré najčastejšie zlyhávajú pri kontrole:

Škáry vyplnené minerálnou vlnou pred nasadením krycej lišty, nikdy nezostávajú duté.
Detaily hlavy a prahu utesnené testovaným protipožiarnym uzáverom, neexpandujúcou penou.
Dilatačné škáry po obvode sú zachované, takže tepelná rozťažnosť nemôže otvoriť medzeru v menovanej stene.
Zárubne ukotvené do konštrukcie a nie do samotných panelov.
Tesnenia klapky a prestupu odfotografované a zaprotokolované do odovzdávacieho súboru.

FAQ

Stačí jadro triedy A na protipožiarnu stenu čistých priestorov?

Trieda A popisuje reakciu na oheň, nie odolnosť. Hodnotenie EI 60 alebo jednohodinové hodnotenie patrí kompletnej montáži, čo znamená panel, spoj, rám, upevňovacie prvky a tesnenia testované spoločne v uvedenej hrúbke. Jadro triedy A v netestovanej zostave nedokazuje nič o oddelení.

Aká hustota minerálnej vlny by mala byť špecifikovaná pre panely pre čisté priestory?

100 až 120 kg/m3 je bežný rozsah pre menovité panely. Pod zhruba 80 kg/m3 sa vláknitá štruktúra stláča vlastnou váhou na dlhých rozpätiach stropov, čo ovplyvňuje rovinnosť, tesnosť spojov a súčasne požiarnu odolnosť.

Môžu sa polyuretánové panely pre čisté priestory použiť tam, kde platia hodnotenia?

Málokedy. Polyuretánové a PIR jadrá sú zvyčajne B1 alebo B2 s vysokým dymovým výkonom. Zostávajú použiteľné v nehodnotených oblastiach, keď miestny úrad akceptuje triedu dymu a pokrytie postrekovačmi, ale chodby, východové cesty a steny oddelení vyžadujú minerálne jadro.

Potrebujú priechodné okná a vzduchové sprchy požiarnu dokumentáciu?

Priechodné okno zasadené do menovanej steny prerušuje bariéru, preto potrebuje dimenzované zasklenie v menovanom ráme. Vzduchové sprchy sú skôr zariadením ako konštrukciou, ale ich výkonové a kontrolné prieniky stále potrebujú utesnené detaily pokryté testovaným protipožiarnym systémom.

Získavanie protipožiarnych materiálov pre čisté priestory

Kaisier vyrába protipožiarne časti plášťa ako jednu rodinu: panely pre čisté priestory z minerálnej vlny, oxidu horečnatého, oxysulfátu horečnatého, hliníkovej voštiny, polyuretánu a nehrdzavejúcej ocele, plus zodpovedajúce dvere, okná, priechodné okná, hliníkové profily, vzduchové sprchy, jednotky FFU a filtre. Štyri výrobné základne v Číne a Thajsku dodávajú projekty triedy 100 až 300 000 s výkonom panelov pokrývajúcich požiarne, antibakteriálne a antistatické požiadavky a podporu od návrhu až po popredajný predaj.

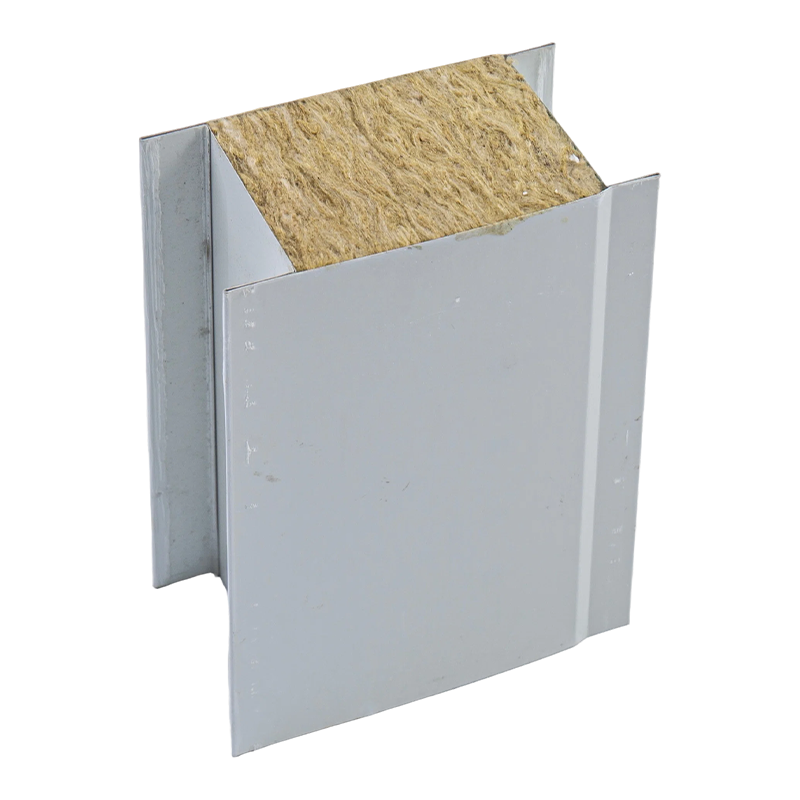

Strojovo vyrobený panel pre čisté priestory z kamennej vlny Strojovo vyrábaný jadrový panel z minerálnej vlny s oceľovými obkladmi, vhodný pre konštrukcie čistých priestorov triedy 100 až 300 000 s uvedeným požiarnym, antibakteriálnym a antistatickým výkonom. Zobraziť produkt →
