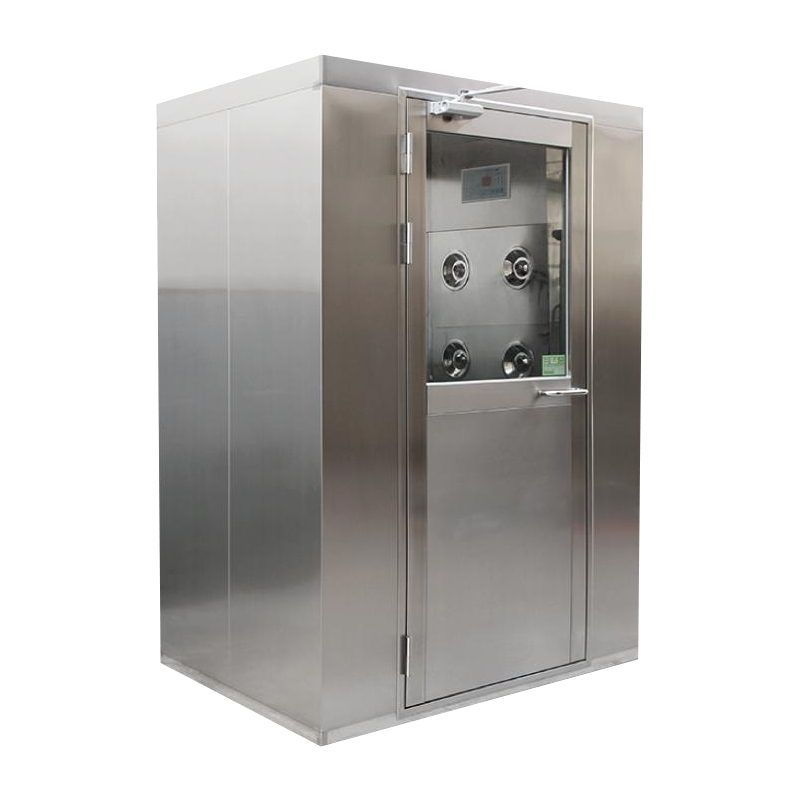

    5. Vzduchová sprcha
    6. Priechod cez okno do čistej miestnosti
    7. jednotka FFU
    8. Vzduchový filter čistých priestorov
  2. Systém oceľovej konštrukcie
    1. Oceľové profilované plechy s farebným náterom
    2. Oceľová podlahová krytina
    3. Farebný oceľový sendvičový panel
    4. Oceľové väznice v tvare C
  3. Systémy dočasných budov

Horúce produkty

O Kaisierovi

Kaisier Cleans the Globe Tech posilňuje zajtrajšok

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM FFU Replacement Filter Company and FFU Replacement Filter Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profil spoločnosti
Čestný certifikát
  • ISO 9001
  • ISO 14001
  • ISO 45001

Súvisiace produkty

Naše najnovšie správy

Spätná väzba správy

Vzduchový filter čistých priestorov Industry knowledge

Pri prevádzke a údržbe čistých priestorov je výmena HEPA/ULPA filtra v FFU (Fan Filter Unit) jednou z najbežnejších a kritických úloh. Jasný záver je: Kedy filter odpor dosiahne 1,5-2-násobok počiatočného odporu, alebo testovanie netesnosti PAO odhalí netesnosť, alebo kumulatívna prevádzková doba prekročí odporúčanú životnosť (zvyčajne 3-5 rokov pre H13/H14), filter sa musí okamžite vymeniť. Výber vysokokvalitných náhradných filtrov, ktoré sa zhodujú s pôvodným krytom FFU (rovnakej triedy alebo vylepšený na H14/U15), obnovuje čistotu, znižuje spotrebu energie ventilátora o 20 – 30 % a zabraňuje veľkému znečisteniu spôsobenému poruchou filtra. . Nasledujúce poskytuje podrobné technické referencie z piatich rozmerov: kritériá načasovania výmeny, výber triedy filtra, rozmerová kompatibilita, inštalačné postupy a akceptačné normy.

Kritériá načasovania výmeny: Štyri kľúčové ukazovatele

Presné určenie času výmeny filtrov je základom preventívnej údržby čistých priestorov. Nasledujú štyri kľúčové ukazovatele úsudku:

Tabuľka 1: Kritériá na určenie načasovania výmeny filtra FFU HEPA/ULPA
Indikátor Normálny rozsah Prah náhrady Detekčná metóda
Počiatočný odpor (Pa) - H13/H14 180-280 1,5-2x počiatočná hodnota (napr. 200 Pa → 350 Pa) Diferenčný tlakomer/snímač
Čistota po prúde Žiadne významné zvýšenie počtu častíc Koncentrácia častíc ≥0,5μm prekračuje limit Online/offline počítadlo častíc
Test netesnosti PAO/DOP Penetrácia ≤ 0,01 % (H14) Prekročenie v akomkoľvek bode alebo zistený vrchol úniku Aerosólový fotometer/snímanie počítadla častíc
Kumulatívna prevádzková doba Dizajnová životnosť H13/H14 3-5 rokov Prevádzková doba prekračuje odporúčanie výrobcu BMS alebo záznamy prevádzkového denníka

Výber triedy náhradného filtra: Výber medzi H13, H14 a U15

Trieda náhradného filtra by sa mala zhodovať alebo by sa mala aktualizovať podľa požiadaviek na triedu čistoty čistých priestorov. Sprievodca výberom je uvedený nižšie:

Tabuľka 2: Sprievodca výberom triedy náhradného filtra FFU
Trieda čistých priestorov Odporúčaný stupeň filtra Účinnosť (@0,3 μm) Typický počiatočný odpor (Pa) Návrh na inováciu
ISO 7-8 (trieda 10 000/100 000) H13 99,97 % 180-220 Rozšíriteľné na H14 pre extra maržu
ISO 6 (trieda 1 000) H14 99,995 % 220-280 Neprechádzať na nižšiu verziu; udržiavať H14
ISO 5 (trieda 100) U15 alebo H14 99,9995 % alebo 99,995 % 250-320 Pre dlhšiu životnosť uprednostnite U15
ISO 4-5 (pokročilá trieda 10/100) U15/U17 99,9995 % – 99,999995 % 300-380 Musí používať triedu špecifikovanú výrobcom OEM

Rozmerová kompatibilita a kompatibilita tesnení: Zabezpečenie prispôsobenia pôvodnému krytu FFU

Náhradné filtre musí byť plne kompatibilný s pôvodným krytom FFU; inak dôjde k obtoku nefiltrovaného vzduchu, čo spôsobí prudký pokles čistoty. Kľúčové parametre kompatibility sú nasledovné:

  • Vonkajšie rozmery : Bežné štandardné veľkosti filtrov FFU zahŕňajú 1170 × 570 × 69 mm, 610 × 610 × 69 mm, 1220 × 610 × 69 mm atď. Hrúbka je zvyčajne 69 mm (nízky profil) alebo 90 mm (vysoká kapacita zachytávania prachu). Rozmerová tolerancia by mala byť kontrolovaná v rozmedzí ±1,5 mm ; v opačnom prípade nie je možná správna inštalácia do rámu krytu;
  • Spôsob tesnenia : Gélové tesnenie je preferovanou voľbou pre vysoko kvalitné čisté priestory s použitím gélovej zmesi na vyplnenie medzery medzi rámom filtra a krytom, ktoré ponúka vynikajúce utesnenie v porovnaní s pevnými tesneniami. Štandardná konfigurácia je tesnenie (PE/EVA/neoprén) s odporúčanou kompresiou 25-30% pôvodnej hrúbky;
  • Typ príruby : Bežné typy prírub zahŕňajú nožovú prírubu (pre gélové tesnenie) a plochú prírubu (pre tesnenie). Náhrada musí zodpovedať pôvodnému typu príruby krytu ;
  • Separačný materiál : Hliníkové separátory (odolné voči korózii, vysoká pevnosť) sú vhodné pre bežné čisté priestory; separátory papiera (nižšie náklady) sú vhodné do prostredia s nízkou vlhkosťou. Vo vlhkom alebo korozívnom plynnom prostredí je potrebné zvoliť hliníkové separátory;
  • Ochranná clona : Spodná strana filtra by mala mať kovovú ochrannú clonu (nehrdzavejúca oceľ alebo uhlíková oceľ s práškovým nástrekom), aby sa zabránilo poškodeniu média počas prepravy a inštalácie. Veľkosť oka ≤5×5mm.

Odporúčanie: Pred zakúpením náhradných filtrov zmerajte fyzické rozmery starého filtra a overte ich podľa výkresov krytu. V ideálnom prípade poskytnite starú vzorku filtra alebo číslo dielu na porovnanie v pomere 1:1 od dodávateľa. Pri neštandardných alebo zákazkových filtroch si vyžiadajte správu o rozmerovej kontrole od dodávateľa.

Postup inštalácie: Štandardný desaťkrokový proces

Postup inštalácie náhradných filtrov FFU priamo ovplyvňuje účinnosť tesnenia a životnosť. Štandardný desaťkrokový proces je nasledovný:

  1. Príprava : Vypnite a zablokujte napájanie FFU (umiestnenie výstražného znamenia); nosiť oblek pre čisté priestory, rukavice a masku; pripravte si čisté obrúsky, izopropylalkohol a nový filter (po vybalení skontrolujte);
  2. Odstráňte starý filter : Uvoľnite upevňovacie skrutky alebo svorky, opatrne vyberte starý filter. Zabráňte nárazom do vnútra krytu alebo dosky difúzora;
  3. Čisté bývanie : Na utieranie vnútorných stien krytu, povrchov prírub a tesniacich drážok používajte čisté utierky navlhčené v izopropylalkohole. Odstráňte prach a zvyšky tmelu. Utrite zvnútra von;
  4. Skontrolujte tesniace plochy : Vizuálne skontrolujte povrch príruby na deformáciu, hrdzu alebo škrabance. Opravte, ak deformácia presiahne 1 mm;
  5. Nainštalujte nový filter : Opatrne vložte nový filter do krytu, pričom dbajte na správnu orientáciu (šípka prúdenia vzduchu ukazuje smerom k čistej miestnosti). Pre gélové tesnenie zatlačte pomaly a vertikálne, kým sa ostrie noža úplne nezasunie do gélu; pre tesnenie zaistite rovnomerné stlačenie;
  6. Zabezpečte filter : Rovnomerne utiahnite upevňovacie svorky alebo skrutky. Krútiaci moment by nemal byť nadmerný (odporúčané 2-4 N·m), aby sa zabránilo deformácii príruby. Utiahnite v diagonálnom striedavom poradí;
  7. Znova nainštalujte difúzor : Nainštalujte dosku difúzora alebo fóliu na distribúciu vzduchu, rovnomerne utiahnite upevňovacie skrutky;
  8. Test zapnutia : Obnovte napájanie, spustite FFU, skontrolujte abnormálny hluk ventilátora, zmerajte smerovú rýchlosť (aspoň 5 bodov);
  9. Test tesnosti PAO : Použite generátor aerosólu a fotometer/počítadlo častíc na skenovanie spodnej strany filtra a tesnenia rámu. Akékoľvek prekročenie penetrácie sa musí vyriešiť alebo filter vymeniť;
  10. Vedenie záznamov a označovanie : Kompletný denník výmeny (dátum, operátor, sériové číslo filtra, počiatočná hodnota odporu). Na nový rám filtra nalepte štítok s dátumom výmeny.

Prevádzkové zákazy: Nedotýkajte sa povrchu filtračného média holými rukami; nikdy nevymieňajte filtre počas prevádzky FFU; nikdy nepoužívajte poškodené filtre alebo filtre vystavené vlhkosti; pri montáži nepoužívajte žiadne mazivá (pokiaľ to neurčuje výrobca).

Štandardy prijatia po výmene: Zabezpečenie obnovenia čistoty

Po výmene sa musia vykonať nasledujúce akceptačné testy, aby sa výmena zvážila:

Tabuľka 3: Akceptačné normy po výmene filtra FFU
Položka prijatia Kritériá prijatia Testovacie zariadenie Akcia pri nesúlade
Rýchlosť a rovnomernosť V rámci ±15 % menovitej rýchlosti, odchýlka rovnomernosti ≤20 % Žiarovka/Vane anemometer Upravte rýchlosť ventilátora alebo skontrolujte, či nebráni prúdeniu vzduchu
Test netesnosti PAO Penetrácia ≤ 0,01 % (H14) or ≤0.03% (H13) Aerosólový fotometer/počítadlo častíc Opätovne utesnite alebo vymeňte filter
Záznam počiatočného odporu Zaznamenaná hodnota v rámci špecifikácie výrobcu Diferenčný tlakomer/prevodník Skontrolujte nulový ukazovateľ a spojovacie hadičky
Hluk a vibrácie Neprekračujúce úrovne pred výmenou alebo ≤58 dB(A) Zvukomer Skontrolujte vyváženie obežného kolesa ventilátora a upevňovacie skrutky

Odporúčania pre obstarávanie: Päť kľúčových kritérií pre výber kvalitných náhradných filtrov

Trh ponúka mnoho značiek náhradných filtrov FFU s rôznou kvalitou. Nasleduje päť kritérií na hodnotenie vysokokvalitných filtrov:

  • Materiál filtračného média : Vysokokvalitné médiá z mikrojemných sklenených vlákien (importované značky ako HV, Whatman, Lydall) ponúkajú stabilnú účinnosť, nízku odolnosť a vysokú mechanickú pevnosť; menej kvalitné médiá vykazujú rýchly pokles účinnosti a môžu prasknúť počas prevádzky;
  • Správa o továrenskom teste : Ku každému filtru by mala byť priložená správa o individuálnom skenovaní, ktorá uvádza účinnosť, odpor a umiestnenie maximálneho miesta úniku (v súlade s normami EN 1822 alebo IEST);
  • Kvalita tmelu : Tesniaci prostriedok medzi filtračným médiom a rámom by mal byť polyuretánová alebo epoxidová živica jednotnej farby, bez bublín a prasklín. Žiadny únik cez tesnenie pri rozdielovom tlaku 50 Pa;
  • Materiál rámu a presnosť : Rovinnosť rámu ≤1 mm, diagonálny rozdiel ≤2 mm . Rámy z hliníkovej zliatiny (6063-T5) sú lepšie ako pozinkovaná oceľ z hľadiska odolnosti proti korózii;
  • Značka a záruka : Vyberte si značky s priemyselnými certifikátmi pre čisté priestory (napr. ISO 9001, FM, UL). Záručná doba je zvyčajne 1-2 roky, pokrývajúca účinnosť, odolnosť a štrukturálnu integritu.

Odporúča sa spolupracovať s pôvodným výrobcom FFU alebo s renomovaným špecialistom filter výrobcu, vyhýbajúc sa neznačkovým alebo necertifikovaným výrobkom. Pri hromadných nákupoch si vyžiadajte vzorky na testovanie a overenie treťou stranou.
