Typy dverí do čistých priestorov: Posuvné dvere verzus krídlové dvere

Vzduchová komora s rozlohou 4 m² medzi chodbou ISO 8 a plniacou miestnosťou ISO 7 zanecháva približne 900 mm svetlej šírky, keď sú stenové panely hore. Do tejto medzery vložte otočné krídlo 1000 mm a zametie celý meter oblúka priamo do pracovnej zóny operátora. Posuvné krídlo sa zatvára bez toho, aby ukradlo podlahovú plochu, ale potrebuje vrecko alebo povrchovú dráhu a pohon, ak cez to personál posúva vozíky.

Tento jediný kompromis vysvetľuje väčšinu rozhodnutí o dverách čistých priestorov. Krídlové dvere sú štandardné: jednoduchšie, lacnejšie, samozatváracie a ľahšie tesniace proti rozdielu tlaku. Posuvné dvere vyhrávajú, keď je otvor tesný, premávka je hustá, krídlo je príliš objemné na to, aby sa dalo tlačiť, alebo keď miestnosť musí zostať utesnená, kým ľudia a tovar prejdú. Ani jeden typ nie je všeobecne lepší a nesprávna voľba sa zvyčajne objaví o mesiace neskôr, pretože zvýšený počet častíc na prahu alebo návšteva údržby každých štrnásť dní.

Nižšie je uvedené, ako sa každý typ správa v klasifikovanom priestore, kde sú skutočné náklady na vlastníctvo a kde každý prestáva byť rozumnou odpoveďou. Ak je koncept širšej miestnosti stále otvorený, sprievodca výberom systému čistých priestorov pokrýva panely, stropy a prúdenie vzduchu predtým, ako dosiahnete plán dverí.

Ako sa otočné dvere do čistej miestnosti správajú pod tlakom

Krídlové dvere sú rám, súprava pántov, krídlo a tesnenie. V čistej miestnosti je dôležité tesnenie. Keď sa krídlo zatvorí, obvodové tesnenie sa musí dostatočne stlačiť, aby zastavilo migráciu vzduchu medzi dvoma miestnosťami, ktoré sú od seba vzdialené 10 až 15 Pa. To je dôvod, prečo sú krídla pre čisté priestory špecifikované s priebežnými tesneniami, nastaviteľnými pántmi a tesnením, ktoré zodpovedá hmote listu, a nie všetko, čo zostalo v dodávke.

Krídlo je zvyčajne zavesené tak, aby sa otáčalo smerom k vyššej tlakovej strane. Tlak potom tlačí dvere do rámu a nie preč od neho, takže unavený zatvárač ticho nepremení dvere na únikovú cestu. Praktický dôsledok je, že hojdací krídlo sa otvára do čistej miestnosti, čo stojí za to skontrolovať proti prúdeniu plášťa a trasám vozíka na výkrese, a nie na mieste.

Kde sú krídlové dvere správnou odpoveďou

Nízka až mierna premávka, niekoľko desiatok pohybov za zmenu.
Úzke otvory, typicky 800-1000 mm jednokrídlové alebo 1200-1800 mm dvojkrídlové.
Miestnosti, kde na opakovateľnom tesnení záleží viac ako na rýchlosti cyklu.
Steny bez miesta pre dráhu, vrecko alebo pohon na hlavu.
Otvory bez napájania, kde pružinový uzáver je najjednoduchší bezpečnostný systém.

Inšpekcia je tichou výhodou. Môžete vidieť tesnenie, cítiť stlačenie a nastaviť zatvárač v priebehu niekoľkých minút, keď je miestnosť opäť v prevádzke.

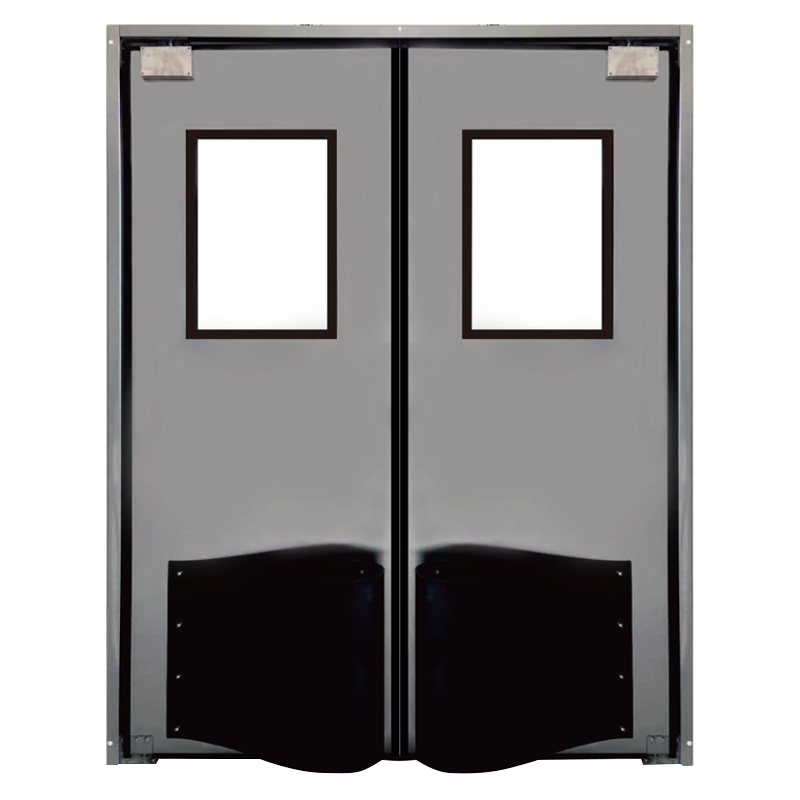

Swing Impact Door for High-Traffic Environments

Krídlové nárazové dvere do prostredia s vysokou premávkou Ochranné krídlové dvere s nárazuvzdornými panelmi a jednoduchou kontrolou, vhodné do nemocníc, čistých priestorov a skladov, kde si častá premávka vyžaduje odolnosť. Zobraziť produkt →

Kde posuvné dvere do čistých priestorov zarábajú

Posuvné dvere vymieňajú záves za mechanizmus: valčeky, dráhu, spodné vedenie a pri väčšine inštalácií remeňový alebo hrebeňový pohon. Krídlo sa pohybuje paralelne so stenou, takže nespotrebováva žiadny výkyvný oblúk. To je jediný najväčší dôvod, prečo sa špecifikuje v kompaktných vzduchových komorách, chladiarňach a materiálových chodbách, kde by hojdacie krídlo zasiahlo regál alebo kryt stroja.

Bežné posuvné konfigurácie

Povrchová montáž: koľajnica pripevnená na čistú alebo špinavú stranu, najjednoduchšie usporiadanie na inštaláciu a údržbu.
Teleskopické: dva alebo viac listov nerovnakej šírky sa naskladajú do krátkeho vrecka, keď je dĺžka steny obmedzená.
Bi-parting: dva listy otvorené od stredu pre široké otvory a vysoký prietok.
Hermetické posuvné: sklopné alebo nafukovacie tesnenie utesní krídlo až po jeho úplnom zatvorení.

Tesnenie je miesto, kde posuvné dvere historicky zaostávali. Jednoduchá kefa alebo tesnenie s okrajom sa otiera o rám pri každom cykle a uniká, akonáhle sa krídlo začne ohýbať. Sklopné tesnenie zabraňuje opotrebeniu, pretože sa dotýka podlahy a rámu iba v zatvorenej polohe a jeho hodnoty netesnosti sa približujú k hodnotám krídlových dverí.

Voľba pohonu potom mení ekonomiku. Elektricky ovládané posuvné dvere môžu byť prepojené s priechodným oknom alebo vzduchovou sprchou, takže sa súčasne otvára len jeden otvor, čo sa ručným výkyvným krídlom nezaobíde bez elektrických úderov bojujúcich proti bližšiemu. Pri šírke otvoru približne nad 2000 mm odstraňuje automatizácia aj problém s dosahom a námahou, ktorý mení ťažké manuálne krídlo na bezpečnostný problém.
