Kompletný sprievodca výberom systému pre čisté priestory

Úroveň čistoty: Prvý kotviaci bod výberu

Všetky návrhy systémov čistých priestorov sa točia okolo úrovní čistoty. ISO 14644-1:2025 klasifikuje čistotu od ISO triedy 1 do ISO triedy 9. Domáca inžinierska prax bežne používa terminológiu triedy 100, triedy 1 000, triedy 10 000 a triedy 100 000. Vyššie úrovne vyžadujú prísnejšiu kontrolu častíc, pričom náklady na výstavbu a spotreba energie exponenciálne rastú.

Pri výbere sa vyhnite „prehnanému dizajnu“. Jedna farmaceutická spoločnosť vybudovala pomocnú zónu triedy C podľa noriem triedy B, čo malo za následok ročná spotreba energie sa zvyšuje približne o 35% a doba návratnosti sa predlžuje o 2,8 roka. Racionálny prístup je: navrhnúť hlavné procesné zóny podľa najvyšších požiadaviek, znížiť kvalitu pomocných zón a zabrániť spätnému toku kontaminácie cez rozdielové tlakové gradienty (jadrová zóna ≥10Pa , prechodová komora ≥10Pa , chodba ≥10Pa ).

Modulárna vs. tradičná konštrukcia: Výber režimu určuje náklady životného cyklu

Toto je najkritickejšie štrukturálne rozhodnutie pri výbere v roku 2026. Modulárne čisté priestory využívajú prefabrikované stenové panely, stropy a jednotky FFU na montáž na mieste, zatiaľ čo tradičný režim zahŕňa zváranie konštrukcií na mieste, inštaláciu potrubí a vysokoúčinné filtre.

Hlavné výhody modulárnych riešení spočívajú v škálovateľnosti a stlačenom harmonograme výstavby. Údaje z priemyselných meraní ukazujú, že modulárne režimy môžu skrátiť priemernú dobu výstavby o viac ako 30 % a podporovať budúce „odstránenie múrov za účelom rozšírenia“ – vhodné najmä pre prenajaté zariadenia alebo podniky s neistou kapacitou. Čo sa týka prevádzkových nákladov, vďaka vysoko účinným energeticky úsporným zariadeniam a inteligentným skupinovým riadiacim systémom môže byť spotreba energie znížené o 20 % - 40 % v porovnaní s tradičnými riešeniami.

Modulárny však nie je univerzálne použiteľný. Keď plocha presahuje 500 metrov štvorcových alebo zahŕňa zložité procesné potrubia, tradičné inžinierske čistenie stavebných prác EPC všeobecný zmluvný režim ponúka výhody v štrukturálnej pevnosti a komplexnom usporiadaní potrubí. Projekt novej energetickej batérie zmeral, že an 800 metrov štvorcových Komplexné náklady modulárneho riešenia boli v skutočnosti o 18 % vyššie ako pri tradičnom, pretože náklady na konštrukčné vystuženie veľkých priestorov kompenzovali výhody prefabrikácie.

Výber základného vybavenia: Zhoda logiky pre FFU, filtre a štruktúry obálok

Výkon systému čistých priestorov je určený trojicou „automatického riadiaceho systému HVAC na čistenie obálkovej štruktúry“ – každý jeden slabý bod zníži celkovú účinnosť.

Vzduchotesnosť štruktúry obálky: Prvá obranná línia pre čistotu

2026 implementovaná GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Panely" objasnila povinné ukazovatele pre požiarnu odolnosť základného materiálu, odolnosť povrchového náteru proti korózii a ďalšie prísne požiadavky. Počas výberu by sa od dodávateľov malo vyžadovať, aby poskytli správy o teste vzduchotesnosti panelov – únik vzduchu z medzery v spoji je primárnou príčinou nesúladu s čistotou. Jeden projekt továrne na elektroniku používal na spájanie neštandardné hliníkové profily, čo viedlo k počtu častíc zóny triedy 5 podľa normy ISO prekračujúce normy 2,3-krát , vyžadujúce 47 dní na prepracovanie na výmenu tesnení a úpravu diferenčného tlaku.

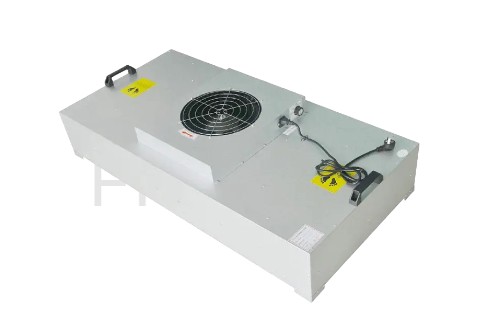

Kľúčové parametre výberu FFU

Výber FFU (Fan Filter Unit) vyžaduje pozornosť na tri základné parametre:

• Životnosť ventilátora: Kvalitné odstredivé ventilátory s priamym pohonom môžu dosiahnuť viac ako 50 000 hodín
• Hladina hluku: Pracovná zóna ≤65dB(A)
• Rozsah regulácie rýchlosti: Plynulá regulácia rýchlosti sa prispôsobuje rôznym kapacitným podmienkam

Polovodičové výrobné linky bežne používajú stropy s úplným pokrytím FFU na vytvorenie jednosmerného toku, zatiaľ čo farmaceutické zóny triedy C môžu používať kombinácie digestorov s miestnym laminárnym prúdením bez jednosmerného toku, zníženie obstarávania FFU o 30 % .

Stratégia konfigurácie trojstupňového filtra

Konfigurácia filtra sa riadi trojstupňovou filtráciou „primárna stredne vysoká/ultra vysoká účinnosť“. Zásadnou mylnou predstavou je zanedbávanie kapacity zadržiavania prachu primárneho filtra – keď je kapacita nedostatočná, stredne a vysoko účinné filtre sa predčasne upchajú, čo spôsobí nárast odolnosti systému voči prepätiu a zvýšenie spotreby energie. Odporúčania:

1. Primárne: panelové filtre triedy G4 (kapacita zachytávania prachu ≥500 g )
2. Stredné: Vreckové filtre triedy F8
3. Koncové vysokoúčinné filtre (trieda H13-H14) s ≥99,99 % účinnosť pre častice ≥0,3μm

Aktualizácie súladu na rok 2026, ktoré je potrebné riešiť pri výbere

2025-2026 je obdobím intenzívnych aktualizácií štandardov čistých priestorov. Ignorovanie nasledujúcich nových predpisov počas výberu môže viesť k zlyhaniu prijatia alebo prevádzkovému nesúladu:

• GB/T 33556.1-2025 (S platnosťou od 1. mája 2026): Špecifikácie aplikácie nemocničných čistých priestorov, posilnenie oddelenia podtlakovej izolácie a požiadavky na online monitorovanie rozdielového tlaku operačnej sály
• GB/T 47162-2026 (S účinnosťou od 1. septembra 2026): Všeobecné technické požiadavky na dvere do čistých priestorov, prvé národné štandardné kvantitatívne ukazovatele vzduchotesnosti dverového panelu, životnosti tesnenia a antikondenzácie pozorovacieho okienka
• GB/T 46376-2025 (S platnosťou od 1. mája 2026): Normy prevádzky a údržby v čistých priestoroch vyžadujúce záznamy o prevádzke a údržbe počas celého životného cyklu so sledovateľnosťou výmeny filtra, kalibrácie diferenčného tlaku a iných operácií
• GB 50073-2013 2025 Čiastočná revízia: Nové pokyny pre dizajn dielne pre čisté priestory vysokej kvality a navyše energeticky úsporný dizajn a požiadavky na kontrolu emisií uhlíka

Kontrolný zoznam rozhodovania o výbere: Vyhýbanie sa bežným nástrahám

Pred dokončením riešenia použite nasledujúci kontrolný zoznam na overenie jednotlivých položiek:

Systém čistých priestaleboov výber je v podstate rovnováha medzi „požiadavkami na proces – rámec zhody – náklady na životný cyklus“. Trend z roku 2026 ukazuje, že hrubý model jednoduchého sledovania vysokej čistoty bol eliminovaný, nahradený presným dizajnom založeným na digitálnej simulácii (BIM CFD simulácia prúdenia vzduchu), konštrukčnými režimami hlboko integrujúcimi modularizáciu a inteligenciu a úplným riadením súladu s životným cyklom pokrývajúcim dizajn-konštrukciu-prevádzku. Pri výbere by podniky mali uprednostniť hodnotenie, či poskytovatelia služieb disponujú schopnosťami krížovej integrácie a know-how v odvetví, a nie iba porovnávať počiatočné ponuky.

Ako si vybrať Panels pre elektronické bezprašné systémy čistých priestorov?

Pri výbere panelov pre čisté priestory pre elektronickú bezprašnú dielňu nie je kľúčom len výber najdrahšieho materiálu. Správna voľba závisí od úroveň čistoty, podmienky vlhkosti, požiarna odolnosť, antistatické požiadavky a frekvencia údržby . Pre väčšinu projektov výroby elektroniky sú praktickou a spoľahlivou voľbou strojovo vyrábané panely z minerálnej vlny alebo panely na báze horčíka.

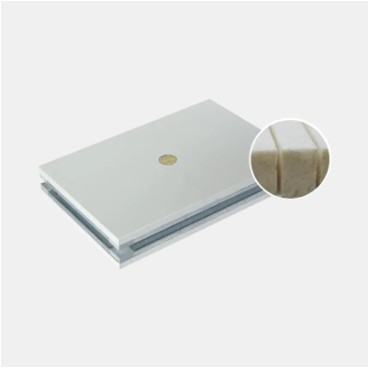

• Všeobecné montážne dielne elektroniky: Strojovo vyrábané panely z minerálnej vlny pre čisté priestory
• Dielne s vysokou čistotou: Panely pre čisté priestory na báze horčíka
• Vlhké prostredie: Polyuretánové panely pre čisté priestory
• Oblasti vyžadujúce častú úpravu: Hliníkové voštinové panely
• Oblasti citlivé na ESD: Panely s antistatickou povrchovou úpravou

Prečo je výber panelov dôležitý v elektronických čistých priestoroch

Panely pre čisté priestory nie sú len materiály na steny a stropy. Priamo ovplyvňujú čistotu vzduchu, tesniaci výkon a dlhodobú stabilitu dielne. Výroba elektroniky je veľmi citlivá na prachové častice, kolísanie vlhkosti a statickú elektrinu, takže zlý výber panelov môže znížiť výťažnosť produktu.

• Únik vzduchu cez spoje znižuje úroveň čistoty
• Deformácia vlhkosťou ovplyvňuje tesnenie dverí a okien
• Tvorba prachu kontaminuje citlivé komponenty
• Nárast statickej elektriny môže poškodiť elektronické zariadenia
• Častá údržba zvyšuje riziko prestojov

Porovnanie bežných typov panelov pre čisté priestory

Vyberte Panely podľa typu dielne

Výrobná dielňa SMT

Panely na báze minerálnej vlny alebo horčíka sa odporúčajú pre stabilnú štruktúru a požiarnu odolnosť v prostredí s vysokou hustotou vybavenia.

Workshop presnej montáže

Panely na báze horčíka s lepšou rovinnosťou pomáhajú zlepšiť tesniaci výkon.

Továreň na elektroniku na vlhké podnebie

Polyuretánové panely sú vhodné vďaka silnejšej odolnosti proti vlhkosti a izolačným vlastnostiam.

Oblasti výskumu, vývoja a testovania

Hliníkové voštinové panely sú ideálne pre oblasti vyžadujúce budúce úpravy dispozície.

Kľúčové faktory, ktoré je potrebné skontrolovať pred nákupom

1. Hrúbka oceľového plechu: Vyberte si štrukturálne stabilné špecifikácie.
2. Hustota jadra: Vyššia hustota často znamená lepšiu odolnosť voči deformácii.
3. Požiarna odolnosť: Uprednostnite vyššie stupne požiarnej odolnosti.
4. Vzduchotesnosť: Kvalita tesnenia spoja priamo ovplyvňuje čistotu.
5. Povrchová úprava: Vyberte podľa potreby antistatickej alebo koróznej odolnosti.

Ako vyvážiť rozpočet a dlhodobú výkonnosť

Praktický prístup je prémiové panely pre kritické zóny a štandardné panely pre oblasti podpory .

• Hlavné výrobné zóny: Panely s vysokou stabilitou
• Chodby a sklady: Štandardné panely pre čisté priestory
• Servisné priestory: Základné materiály krytu

Kvalita inštalácie určuje konečné výsledky

Dokonca aj vynikajúce materiály panelov nemôžu fungovať dobre, ak je kvalita inštalácie nízka. Starostlivo skontrolujte nasledujúce:

• Rovnomerné a utesnené spoje panelov
• Hladké prechody rohov
• Utesnené prípojky na strop a výstup vzduchu
• Zapustená montáž dverí a stenových panelov
• Rozumné prístupové otvory pre údržbu

Záver

Pri výbere panelov pre elektronický bezprašný systém čistých priestorov uprednostnite čistota stabilita > bezpečnosť > odolnosť > pohodlnosť údržby . Pre väčšinu elektronických tovární sú panely na báze minerálnej vlny a horčíka spoľahlivou voľbou, zatiaľ čo polyuretánové a hliníkové voštinové panely sú lepšie pre vlhké alebo flexibilné prostredie.

Čo je praktickejšie v dielňach s nízkou čistotou: Panely pre čisté priestory or Okná pre čisté priestory ?

V dielňach s nízkou čistotou (ako napr ISO trieda 8, ISO trieda 9 alebo všeobecne kontrolované výrobné oblasti ), ak je možné uprednostniť iba jednu možnosť, panely pre čisté priestory sú zvyčajne praktickejšie ako okná pre čisté priestory . Je to preto, že panely pokrývajú väčšiu plochu a priamo určujú tesnenie steny, účinnosť čistenia, odolnosť a environmentálnu stabilitu.

Okná čistých priestorov sú tiež užitočné, ale v nižších čistých priestoroch poskytujú najmä osvetlenie, viditeľnosť a miestne oddelenie. Zvyčajne ide o vylepšenie správy, zatiaľ čo panely sú základnou štruktúrou krytu.

• Obmedzený rozpočet: Uprednostňujte panely pre čisté priestory
• Potrebujete viditeľnosť: Pridajte okná do čistých priestorov
• Nová konštrukcia: Naplánujte panely a okná dohromady

Prečo by dielne s nízkou čistotou mali uprednostňovať panely pre čisté priestory

Hoci dielne s nízkou čistotou majú nižšie štandardy ako pokročilé čisté priestory, stále vyžadujú kontrolu prachu, odolnosť proti vlhkosti a riadenie kontaminácie. Panely pre čisté priestory ako hlavný materiál stien a stropov majú priamejší vplyv na životné prostredie.

• Zvyčajne kryt viac ako 80% povrchov krytu
• Hladké povrchy zjednodušujú čistenie a dezinfekciu
• Utesnené škáry znižujú infiltráciu vonkajšieho prachu
• Tepelná a zvuková izolácia zlepšuje stabilitu dielne
• Rýchlejšia údržba a jednoduchšia výmena

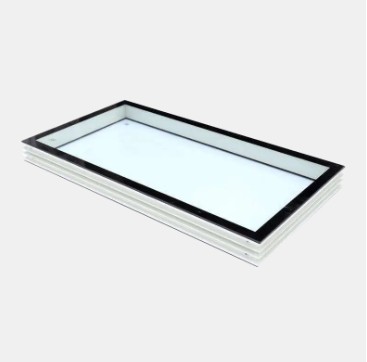

Praktická hodnota okien pre čisté priestory

Okná v čistej miestnosti nie sú nepodstatné. V nižších čistých priestoroch zlepšujú najmä vizuálny manažment a pracovný komfort. Sú ideálne tam, kde je potrebné pozorovanie, denné svetlo alebo dohľad.

• Monitorujte výrobu bez vstupu do miestnosti
• Zlepšite prirodzené svetelné podmienky
• Vhodné pre balenie, kontrolu a ochranné zóny
• Podpora zónovania a dohľadu nad pracovným tokom

Praktické porovnanie: Panely vs Windows

Workshopy lepšie prispôsobené skupinám, ktoré stanovujú priority

Oblasti spracovania potravín

Steny vyžadujú časté umývanie, čím je dôležitejšia odolnosť voči škvrnám a korózii.

Baliace workshopy

Vďaka kontrole prachu a čistote majú panely vyššiu prioritu.

Úložné a vyrovnávacie zóny

Odolné stenové systémy sú zvyčajne tým najpraktickejším riešením.

Kedy Okná pre čisté priestory Stojí za to uprednostniť

Inšpekčné a monitorovacie oblasti

Manažéri môžu pozorovať operácie bez toho, aby vstúpili do miestnosti.

Zóny s vysokou premávkou

Viditeľnosť môže obmedziť zbytočné otváranie dverí.

Zle osvetlené dielne

Okná zlepšujú prirodzené svetlo a pohodlie zamestnancov.

Odporúčaná konfigurácia pre dielne s nízkou čistotou

Pre väčšinu výrobných priestorov s nízkou čistotou je praktickým riešením panelov first, windows second :

• Na hlavné steny a stropy použite panely pre čisté priestory
• Nainštalujte pevné okná na kľúčových pozorovacích miestach
• Znížte zbytočné otvory pre lepšie utesnenie
• V prípade potreby pridajte ďalšie okná neskôr

Záver

V dielňach s nízkou čistotou sú panely pre čisté priestory vo všeobecnosti praktickejšie ako okná pre čisté priestory, pretože určujú základný tesniaci výkon, trvanlivosť, účinnosť čistenia a environmentálna stabilita . Okná čistých priestorov sa najlepšie používajú ako doplnok pre riadenie a viditeľnosť. Pre dlhodobú praktickosť uprednostnite najskôr panely a potom podľa potreby pridajte okná.
