Dvere do čistej miestnosti Manufacturer

Dvere čistých priestorov sa otvárajú a zatvárajú hladko, pohodlne a spoľahlivo, pričom spĺňajú špeciálne požiadavky, ako je vzduchotesnosť, zvuková izolácia a inteligentné ovládanie.  Na všetkých stranách dverného panelu sú nainštalované gumové tesnenia, ktoré utesňujú medzery medzi panelom dverí a rámom dverí, poskytujú vynikajúcu vzduchotesnosť, zabraňujú vnikaniu prachu a baktérií a znižujú únik vzduchu, aby sa zabezpečilo požadované rozloženie gradientu tlaku vzduchu medzi susednými miestnosťami.
Pozorovacie okienko dverí používa dizajn dvojvrstvového tvrdeného skla so silikónovým tmelom aplikovaným na všetky štyri strany, čo zaisťuje veľmi tesné a spoľahlivé utesnenie. Vnútorné rohy sú upravené zaoblenými alebo pravouhlými hranami, výsledkom čoho je krásny a elegantný vzhľad. Vo vnútri pozorovacieho okienka je možné umiestniť vysúšadlo, aby sa zabránilo kondenzácii a tvorbe kvapiek vody na sklenených povrchoch v priebehu času vo vlhkom prostredí. Antikolízna lišta z nehrdzavejúcej ocele môže byť inštalovaná v páse dverového panelu, aby sa zabránilo poškodeniu pri náhodných kolíziách s vozíkmi.  Dvere sú vybavené tesniacimi pásikmi na troch stranách a zdvíhacou páskou na spodnej strane, čo spĺňa požiadavky priemyslu čistých priestorov.

Kategórie produktov

  1. Systémy čistých priestorov
    1. Panely čistej miestnosti
    2. Hliníkové profily pre čisté priestory
    3. Dvere do čistej miestnosti
    4. Okná v čistej miestnosti
    5. Vzduchová sprcha
    6. Priechod cez okno do čistej miestnosti
    7. jednotka FFU
    8. Vzduchový filter čistých priestorov
  2. Systém oceľovej konštrukcie
    1. Oceľové profilované plechy s farebným náterom

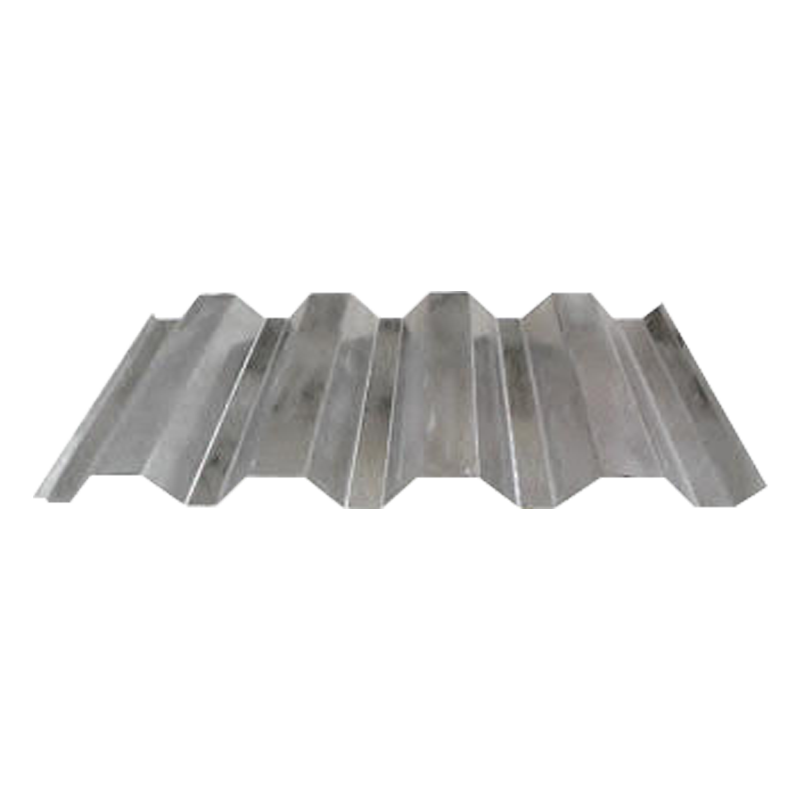

    2. Oceľová podlahová krytina
    3. Farebný oceľový sendvičový panel
    4. Oceľové väznice v tvare C
  3. Systémy dočasných budov

Horúce produkty

O Kaisierovi

Kaisier Cleans the Globe Tech posilňuje zajtrajšok

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Dvere do čistej miestnosti Company and Dvere do čistej miestnosti Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profil spoločnosti
Čestný certifikát
  • ISO 9001
  • ISO 14001
  • ISO 45001

Súvisiace produkty

Naše najnovšie správy

Spätná väzba správy

Dvere do čistej miestnosti Industry knowledge

V systémoch čistých priestorov nie sú dvere len priechodmi pre personál a materiály – sú kritické uzly na udržiavanie gradientov tlakového rozdielu, zabránenie vniknutiu častíc a zastavenie krížovej kontaminácie . Jasný záver je: Kvalifikovaný dvere do čistej miestnosti musí súčasne spĺňať štyri požiadavky – vzduchotesnosť (únik vzduchu ≤0,3 m³/(h·m²) @100Pa), životnosť cyklu (≥500 000 operácií), antibakteriálna/korózna odolnosť a inteligentné ovládanie blokovania – a zlyhanie v ktorejkoľvek z týchto oblastí môže viesť k strate čistoty, často s vážnejšími následkami ako netesnosť stenového panelu . Nasledujúce poskytuje podrobné technické referencie zo šiestich dimenzií: ukazovatele výkonu jadra, konštrukcia dverí a materiály, tesniace systémy, dizajn okna, výber hardvéru a akceptácia inštalácie.

Hlavné ukazovatele výkonu: Štyri kľúčové technické parametre pre dvere čistých priestorov

Výkon dverí do čistých priestorov možno priamo kvantifikovať a vyhodnotiť. Nasledujú štyri hlavné ukazovatele uznávané v odvetví:

Tabuľka 1: Základné ukazovatele výkonu a akceptačné normy pre dvere do čistých priestorov
Ukazovateľ výkonu Priemyselný benchmark Typická hodnota produktu vysokej kvality Praktický význam pre čisté priestory
Vzduchotesnosť (únik vzduchu @ 100 Pa) ≤0,5 m³/(h·m²) ≤0,3 m³/(h·m²) Udržuje tlakové gradienty medzi susednými miestnosťami, zabraňuje infiltrácii nefiltrovaného vzduchu
Mechanická životnosť (cykly) ≥200 000 cyklov ≥500 000 cyklov (niektoré špičkové produkty ≥ 1 000 000 cyklov) Zabezpečuje 10 rokov stabilného používania, znižuje frekvenciu údržby
Sila otvárania/zatvárania (N) ≤ 80 N ≤50N (otváranie) / ≤30N (zatváranie) Plynulý prechod personálu, zabraňuje pootvoreniu dverí
Drsnosť povrchu Ra (μm) ≤0,8 ≤0,4 (nehrdzavejúca oceľ) / ≤0,6 (farebná oceľ) Jednoduché čistenie a dezinfekcia, žiadne hromadenie prachu, spĺňa požiadavky GMP

Konštrukcia dverí a materiály: Porovnanie výkonu troch hlavných typov

Dvere do čistých priestorov sú primárne rozdelené do troch typov na základe aplikačných scenárov a úrovní čistoty:

Tabuľka 2: Porovnanie výkonu troch bežných typov dverí do čistých priestorov
Typ dverí Obkladový materiál Materiál jadra Použiteľná trieda čistoty Typické aplikácie Relatívne náklady
Dvere do čistých priestorov z nehrdzavejúcej ocele Nerezová oceľ 304/316L Kamenná vlna/hliníkový plást ISO 5-8 Farmaceutické, potravinárske, korozívne prostredie Základný stav 40 – 60 %
Farebné oceľové dvere do čistých priestorov Oceľ s farebným povlakom (PE/PVDF) kamenná vlna/polyuretán ISO 6-8 Elektronika, všeobecné oblasti farmaceutickej podpory Základná línia
Vysokorýchlostné rolovacie dvere Okno z PVC/polyesterovej tkaniny — ISO 7-8 Logistické pasáže, miesta s vysokou návštevnosťou Základná línia 15-25%

Tesniaci systém: Päť obranných línií na zaistenie vzduchotesnosti

Tesniaci výkon dverí do čistých priestorov je ich kľúčovou hodnotou. Kompletný tesniaci systém pozostáva z nasledujúcich piatich vrstiev:

  1. Trojstranný magnetický tesniaci pás : Inštaluje sa na hornú a obe strany rámu dverí, vyrobené z lekársky silikón alebo EPDM , s magnetickou príťažlivosťou ≥3 kg/m. Stlačenie tesnenia 2-3 mm pri zatvorených dvierkach zaisťuje utesnenie bez toho, aby sťažilo zatváranie;
  2. Spodné automatické padacie tesnenie (sweep prúžok) : Automaticky sa spustí, aby sa pri zatvorení tesne dotýkala podlahy (výška pádu ≥15 mm, medzera k podlahe ≤1 mm) a pri otvorení sa automaticky zdvihne. A dvojradová kefa gumová škrabka kombinácia sa odporúča pre tesnenie aj odolnosť proti opotrebovaniu;
  3. Skrytý spodný tesniaci mechanizmus : Pre aseptické priestory sa odporúčajú pneumaticky alebo elektromagneticky poháňané skryté tesniace pásy, aby sa predišlo odkrytým komponentom, v ktorých sa hromadí prach, a zároveň spĺňajú požiadavky GMP bez slepého rohu;
  4. Návrh prahu : Dvere do čistých priestorov by mali mať prioritu bezprahový alebo rampový prah dizajny (výška ≤15 mm) pre ľahký prechod vozíka. Pri bezprahových konštrukciách musí byť podlaha nepretržite rovná so spodným tesnením v priamom kontakte s podlahou;
  5. Prehliadka tesnenia okien : Obvod okna musí mať dvojité tesnenie – vnútorný silikónový tmel (nepretržitá výplň) a vonkajšie tesnenie z EPDM – aby sa zabezpečilo, že medzi sklom a panelom dverí nebudú žiadne medzery.

Akceptačná norma vzduchotesnosti: Pri rozdielovom tlaku 50 Pa musí byť únik vzduchu celými dverami ≤0,3 m³/(h·m²). Na kontrolu starnutia tesnenia a chýb inštalácie sa odporúča polročné testovanie indikátora dymu pomocou dymovej trubice.

Dizajn priezoru: Zabránenie kondenzácii a konštrukčná spoľahlivosť

Priehľadové okno dverí do čistých priestorov nie je len oknom – je to aj zraniteľný bod z hľadiska vzduchotesnosti. Konštrukčné štandardy pre vysokokvalitné výhľadové okná sú nasledovné:

  • Konfigurácia skla : Dvojvrstvové tvrdené sklo s hrúbkou jednej vrstvy ≥4 mm a celkovou hrúbkou ≥20 mm. Tvrdené sklo má 3-5 krát väčšiu rázovú húževnatosť ako obyčajné sklo a pre bezpečnosť sa rozbije na tupé častice;
  • Návrh prevencie kondenzácie : Vzduchová medzera 6-12 mm medzi vrstvami skla s vyplneným priestorom plynný argón (koncentrácia ≥90 %) a sušidlo na báze molekulového sita , čím sa zabezpečí, že pri teplotných rozdieloch ≥15°C nedochádza k vnútornej kondenzácii. Pre chladiarenské čisté priestory sa odporúča elektricky vyhrievané sklo (50-100W/m²);
  • Proces tesnenia : Priebežná výplň silikónovým tmelom medzi obvodom skla a dverným panelom, so šírkou škáry 8-12 mm a hĺbkou ≥5 mm. Použitie tesnení ozdobných líšt je zakázané z dôvodu mikro-medzer, v ktorých sa hromadí prach;
  • Rohová úprava : Okenný rám vo vnútri rohov by mal mať R≥5 mm zaoblené prechody alebo 45° skosené rohy, aby sa predišlo 90° rohom, v ktorých sa hromadí prach a ťažko sa čistia;
  • Bezpečnostné doplnky : Pre oblasti s veľkým vplyvom, ako sú logistické pasáže, nerezové pletivo alebo priehľadné polykarbonátové ochranné dosky by mala byť inštalovaná na vonkajšej strane skla, schopná odolať nárazovej energii 50 joulov bez rozbitia.

V čistých priestoroch s relatívnou vlhkosťou > 75 % alebo teplotnými rozdielmi ≥ 15 °C sa môže pri štandardnom dvojitom zasklení vytvárať vnútorná kondenzácia — argónom plnené sklo s povlakom Low-E musí byť vybraté. Vysúšadlo zvyčajne vydrží 3-5 rokov, po ktorých je potrebná výmena alebo údržba.

Hardvér a príslušenstvo: Podrobnosti určujú spoľahlivosť

Hardvér z dvere do čistých priestorov musí súčasne spĺňať požiadavky na trvanlivosť, čistiteľnosť a odolnosť proti korózii. Odporúčania pre výber kľúčových komponentov sú nasledovné:

Tabuľka 3: Odporúčania pre výber kovania dverí do čistých priestorov
Hardvér Odporúčaný materiál Kľúčové požiadavky na výkon Kritériá prijatia
Pánty 304 nehrdzavejúca oceľ Nosnosť ≥80kg, životnosť cyklu ≥500k operácií Žiadne lepenie, žiadny abnormálny hluk
Zámok dverí 304 nehrdzavejúca oceľ Funkcia elektronického blokovania / mechanického blokovania Automatické odomknutie pri výpadku napájania (požiadavka na výstup)
Rukoväť 304 nehrdzavejúca oceľ / Nylon Hladký povrch, žiadne mŕtve rohy, voliteľná antibakteriálna vrstva Jednoduché čistenie, žiadne hromadenie prachu
Zatvárač dverí Zliatina hliníka z nehrdzavejúcej ocele Nastaviteľná rýchlosť, rýchlosť aretácie nastaviteľná v stupňoch Čas zatvárania ≤3 sekundy / 90°
Protikolízny pásik 304 nehrdzavejúca oceľ Inštaluje sa v úrovni pásu (cca 1 m nad podlahou) Šírka 80-120mm, zaoblené konce

Inteligentné riadiace a blokovacie systémy

V čistých priestoroch na vysokej úrovni (ISO 5-7) je inteligentné ovládanie dverí kľúčovou technológiou na zabránenie krížovej kontaminácii. Medzi hlavné vlastnosti patrí:

  • Elektronické blokovanie : Obidve dvere vzduchovej komory nemožno otvoriť súčasne, s dobou odozvy blokovania ≤0,5 sekundy. Keď sa jedny dvere otvoria na ≥90°, druhé sa automaticky uzamknú, aby sa zabránilo narušeniu tlakového gradientu;
  • Integrácia riadenia prístupu : Integrované s BMS, podporujúce potiahnutie kartou, odtlačky prstov alebo rozpoznávanie tváre. Čas rozpoznávania ≤ 1 sekunda, s antibakteriálnym povlakom na povrchu rozpoznávacieho zariadenia;
  • Monitorovanie diferenčného tlaku : Miniatúrne snímače diferenčného tlaku môžu byť integrované do rámu dverí, zobrazujúce rozdiely tlaku v reálnom čase medzi susednými miestnosťami (rozsah 0-125Pa, presnosť ≤±1Pa). Zvukový/vizuálny alarm, keď diferenciálny tlak klesne pod nastavenú hodnotu (napr. 5Pa);
  • Ovládanie časovača : Logistické dvere je možné nastaviť s oneskorením otvorenia (10-30 sekúnd); ak dvere zostanú otvorené po uplynutí nastaveného času, systém ich automaticky zatvorí alebo spustí alarm, aby sa zabránilo strate tlakového rozdielu;
  • Monitorovanie stavu tesnenia : Špičkové inteligentné dvere môžu byť vybavené magnetickými spínačmi alebo snímačmi priblíženia, ktoré odosielajú poplachové signály do centrálnej riadiacej miestnosti, keď dvere nie sú úplne zatvorené, pričom zaznamenávajú udalosti prostredníctvom BMS.

Požiadavka logiky blokovania: V prípade materiálových vzduchových uzáver sa musia najprv otvoriť vonkajšie dvere, umiestniť materiály, zatvoriť vonkajšie dvere a až potom možno otvoriť vnútorné dvere – obe dvere nikdy nesmú byť otvorené súčasne. Spoľahlivosť systému elektronického blokovania by mala dosiahnuť MTBF ≥ 50 000 hodín. Na zaistenie bezpečnosti a spoľahlivosti sa odporúča mesačné testovanie funkcie blokovania.

Inštalácia a akceptácia: Deväť kľúčových kontrolných bodov na mieste

Kvalita inštalácie dverí do čistých priestorov priamo ovplyvňuje ich dlhodobý výkon a účinnosť čistoty. Nasleduje deväť kľúčových kontrolných bodov pre prijatie na mieste:

  1. Olovnica zárubne : Vertikálna odchýlka ≤2 mm/m, horizontálna odchýlka ≤1,5 mm/m;
  2. Medzera medzi krídlom dverí a rámom : Jednotné a ≤ 3 mm, odchýlka medzery ≤ 1 mm;
  3. Kompresia tesnenia : Keď sú dvere zatvorené, stlačenie tesnenia je 20%-30% pôvodnej hrúbky (zvyčajne merané 2-3mm);
  4. Test spodného tesnenia : Pri zatvorených dverách použite 0,1 mm spáromer na kontrolu medzery medzi dnom dverí a podlahou – nemalo by byť možné vložiť alebo vložiť hĺbku ≤ 50 mm;
  5. Skúška vzduchotesnosti : Použite dymovú trubicu na uvoľnenie dymu po obvode dverovej medzery – zvnútra by nemalo byť viditeľné prenikanie dymu (metóda so stopovaním); alebo použite detekciu úniku diferenčného tlaku s únikom vzduchu ≤0,3 m³/(h·m²) pri 50 Pa;
  6. Skúška sily otvárania/zatvárania : Použite silomer — otváracia sila ≤50N, zatváracia sila ≤30N;
  7. Test funkčnosti blokovania : Simulujte scenár dvojdverového blokovania, aby ste si overili, že keď sú jedny dvere úplne otvorené, druhé sa skutočne nedajú otvoriť;
  8. Test núdzového východu : Pri vypnutom napájaní otvorte dvere zvnútra — otváracia sila ≤67N, výstupná cesta bez prekážok;
  9. Kvalita povrchu : Žiadne škrabance, preliačiny alebo hrdzavé škvrny na povrchu dverného panelu; priľnavosť povlaku ≥1. stupeň (test priečnym rezom); panel z nehrdzavejúcej ocele Ra≤0,4μm.

A štvrťročný kontrolný systém odporúča sa so zameraním na starnutie/praskanie tesnenia, uvoľnenie pántov, nastavenie rýchlosti zatvárania dverí a citlivosť systému blokovania. Okamžite riešte problémy opravou alebo výmenou, aby ste zaistili, že dvere do čistých priestorov zostanú v optimálnom stave tesnenia.
