A oceľová konštrukcia je nosný skelet zložený z oceľových stĺpov, nosníkov, priehradových nosníkov a výstužných prvkov, ktoré spolupracujú na bezpečnom prenose zvislého a vodorovného zaťaženia na základ. V porovnaní s tradičnou betónovou konštrukciou poskytujú oceľové konštrukcie O 30 – 50 % rýchlejšie časové harmonogramy výstavby , vynikajúci pomer pevnosti k hmotnosti a životnosť 50-70 rokov pri správnej údržbe [^86^]. Tieto atribúty robia oceľ dominantným materiálom pre továrne, sklady, logistické centrá a veľké priemyselné zariadenia na celom svete.

Pre podniky ako napr Zhejiang Kaisier Clean Technology Co., Ltd. — továreň na systém oceľových konštrukcií na zákazku v Číne a dodávateľ OEM — oceľové rámy tvoria chrbticu výrobných zariadení panelov pre čisté priestory. Ich výrobné základne v Číne a Thajsku sa spoliehajú na precízne skonštruované oceľové konštrukcie na umiestnenie inteligentných výrobných liniek, ktoré zabezpečujú stabilné dodávateľské reťazce pre projekty čistenia vzduchu triedy 100 až 300 000 v zdravotníctve, elektronike a potravinárskom priemysle.

Štyri primárne typy oceľových konštrukcií

Oceľové konštrukcie nie sú univerzálne. Výber závisí od požiadaviek na rozpätie, profilov zaťaženia a architektonických obmedzení. Štyri dominantné typy sú:

Pevný rám portálu

Portálový pevný rám je najpoužívanejším systémom v priemyselnej výstavbe. Pozostáva zo stĺpov a krokiev, ktoré sú pevne spojené v spojoch, čím sa vytvára „čisté rozpätie“ bez vnútorných stĺpov. Tento dizajn je ideálny pre sklady, letecké hangáre a výrobné zariadenia, kde je kritický priestor bez prekážok. Portálové rámy zvyčajne používajú oceľové profily valcované za tepla a môžu dosiahnuť rozpätia 20-50 metrov ekonomicky [^89^]. Kratšie rozpätia umožňujú vyššiu nosnosť, pretože sa znižuje namáhanie nosníkov a stĺpov.

Oceľová rámová konštrukcia budovy

Táto základná konštrukcia z oceľových nosníkov a stĺpov ponúka takmer nekonečnú flexibilitu usporiadania. Bežne sa používa v budovách s viacerými jednotkami, ako sú kancelárske komplexy, bytové veže a výškové budovy, kde je prvoradá prispôsobivosť [^90^]. Systém vyniká v rozložení zaťaženia na viacero poschodí a možno ho kombinovať s betónovými jadrami pre hybridný výkon.

Priehradová konštrukcia

Priehradové nosníky sú trojuholníkové konštrukcie z oceľových prvkov, ktoré využívajú oveľa menej materiálu ako plné nosníky, pričom dosahujú väčšiu tuhosť. Rovinné nosníky zvládajú dvojrozmerné zaťaženie, zatiaľ čo priestorové nosníky rozdeľujú sily do troch rozmerov. Dobre navrhnutý priestorový rám dokáže pokryť veľmi veľké plochy s minimálnymi vnútornými podperami, vďaka čomu je vhodný pre športové arény, výstavné haly a letiskové terminály [^84^].

Štruktúra mriežky (Space Frame).

Mriežkové štruktúry sú staticky neurčité priestorové štruktúry vysokého rádu zložené z mnohých vzájomne prepojených tyčí. Sú ľahké, vysoko pevné a ponúkajú vynikajúcu seizmickú odolnosť. Tieto rámy sa často používajú v telocvičniach, prístreškoch a hangároch, kde sú potrebné veľké rozpätia a zložité geometrie [^89^].

Materiálové špecifikácie a štandardy komponentov

Výkon a oceľová konštrukcia je určená akosťou ocele, geometriou profilu a ochrannými úpravami. Pochopenie týchto špecifikácií je nevyhnutné pre obstarávanie a kontrolu kvality.

Triedy ocele a mechanické vlastnosti

Bežne sa používa primárna konštrukčná oceľ Typy Q235, Q345 alebo ASTM A36/A572 . Oceľ Q345 ponúka medzu klzu približne 345 MPa O 45 % vyšší ako Q235 , vďaka čomu je preferovanou voľbou pre priemyselné konštrukcie s vysokým zaťažením. Pre korozívne prostredia, ako sú pobrežné čisté priestory, je špecifikovaná oceľ SUS304 alebo žiarovo pozinkovaná oceľ (zinok ≥80 μm), aby sa zabránilo degradácii hrdze [^83^].

Primárne komponenty

Kompletná oceľová konštrukcia pozostáva zo štyroch základných prvkov prenášajúcich zaťaženie:

• Stĺpce : Vertikálne prvky, ktoré prenášajú zaťaženie z nosníkov a dosiek na základ. Bežné sekcie zahŕňajú H-nosníky a skriňové stĺpy.
• Nosníky : Vodorovné prvky medzi stĺpmi. I-profily a zvárané kompozitné nosníky sú štandardné pre rozpätia presahujúce 12 metrov.
• Vystuženie : Diagonálne alebo priečne prvky, ktoré odolávajú bočným silám spôsobeným vetrom a seizmickým zaťažením. Typické konfigurácie sú tyčové vystuženie a portálové vystuženie.
• Spojovacie uzly : Skrutkové alebo zvárané spoje, ktoré zaisťujú pevné alebo kĺbové správanie. Vysokopevnostné skrutky s trecou rukoväťou (trieda 10.9) sú štandardom pre spojenia portálového rámu [^83^].

Povrchová úprava a požiarna ochrana

Oceľové konštrukcie vyžadujú ochranné nátery na zabezpečenie dlhej životnosti. Štandardná úprava zahŕňa tryskanie do Stupeň Sa2,5 , po ktorom nasleduje epoxidový základný náter bohatý na zinok (60–80 μm), epoxidový medzináter (100–120 μm) a polyuretánový vrchný náter (40–60 μm). Pre požiarnu odolnosť môžu poskytnúť intumescentné nátery alebo striekaná minerálna vlna 1-3 hodiny požiarnej odolnosti v závislosti od hrúbky povlaku a súčiniteľa prierezu ocele [^83^].

Pracovný postup a časová os pre vopred pripravené budovy (PEB).

Vopred skonštruované oceľové konštrukcie predstavujú najpokročilejší model dodávky v priemyselnej výstavbe. Komponenty sú navrhnuté, rezané, vŕtané a zvárané v továrni a potom odoslané na miesto na rýchlu montáž. Tento prístup dramaticky komprimuje harmonogramy projektov.

Táto časová os je priaznivá v porovnaní s bežnou betónovou konštrukciou, ktorá si zvyčajne vyžaduje 9-18 mesiacov za ekvivalentné zariadenie. Príprava staveniska a základové práce prebiehajú súbežne s továrenskou výrobou, čo ďalej stláča harmonogram [^87^].

Štruktúra nákladov a ekonomická analýza

Pochopenie nákladových faktorov oceľových konštrukcií umožňuje lepšie zostavovanie rozpočtu a vyjednávanie s dodávateľmi. Náklady sa výrazne líšia v závislosti od zložitosti, povrchovej úpravy a geografickej polohy.

Benchmarky jednotkových nákladov

V prípade základnej priemyselnej budovy s jedným rozpätím sa náklady na dodávku zvyčajne pohybujú od 80 – 150 USD za m² (zo závodu). Plne izolované budovy so žeriavovými systémami a architektonickými úpravami môžu dosiahnuť 200 – 400 USD za m² . Montáž, základy a stavebné práce sú dodatočné [^87^]. Tieto čísla predpokladajú štandardné veterné zóny; Regióny náchylné na tajfúny alebo cyklóny vyžadujú ťažšie úseky a môžu zvýšiť náklady o 15 – 25 %.

Náklady na životný cyklus

Zatiaľ čo počiatočné náklady na materiál môžu presiahnuť betón alebo drevo, oceľové konštrukcie poskytujú vynikajúcu ekonomiku životného cyklu:

1. Nadačné úspory : Nízka hmotnosť ocele znižuje objem základu a výstuž o 20–30 %.
2. Zníženie údržby : Oceľ je odolná voči termitom, hnilobe a plesniam. Ročné náklady na údržbu sú zvyčajne o 40-60% nižšia než konštrukcie s dreveným rámom [^86^].
3. Flexibilita expanzie : Pridanie polí do existujúceho rámu portálu si vyžaduje minimálne narušenie a žiadne práce na základoch pre novú sekciu.
4. Zostatková hodnota : Oceľ je 100% recyklovateľná. Na konci životnosti je miera zhodnotenia konštrukčnej ocele vyššia 98 % , kompenzujúc náklady na demoláciu [^89^].

Priemyselné aplikácie a štandardy zhody

Oceľové konštrukcie slúžiť rôznym sektorom, z ktorých každý ukladá jedinečnú záťaž a regulačné požiadavky. Správny návrh rámca musí byť v súlade s medzinárodnými kódexmi a štandardmi špecifickými pre daný sektor.

Priemyselné a výrobné zariadenia

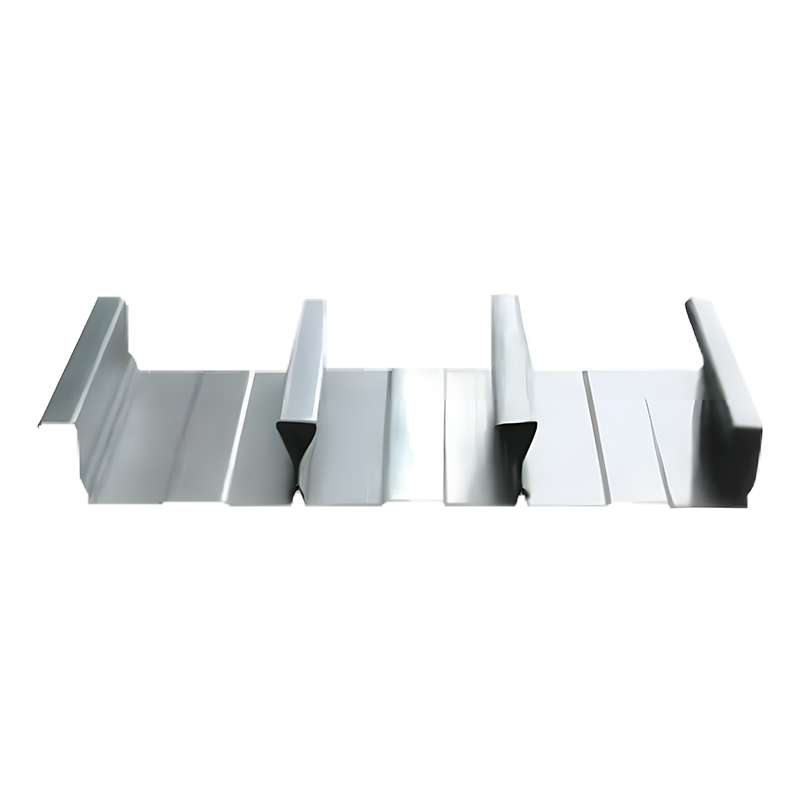

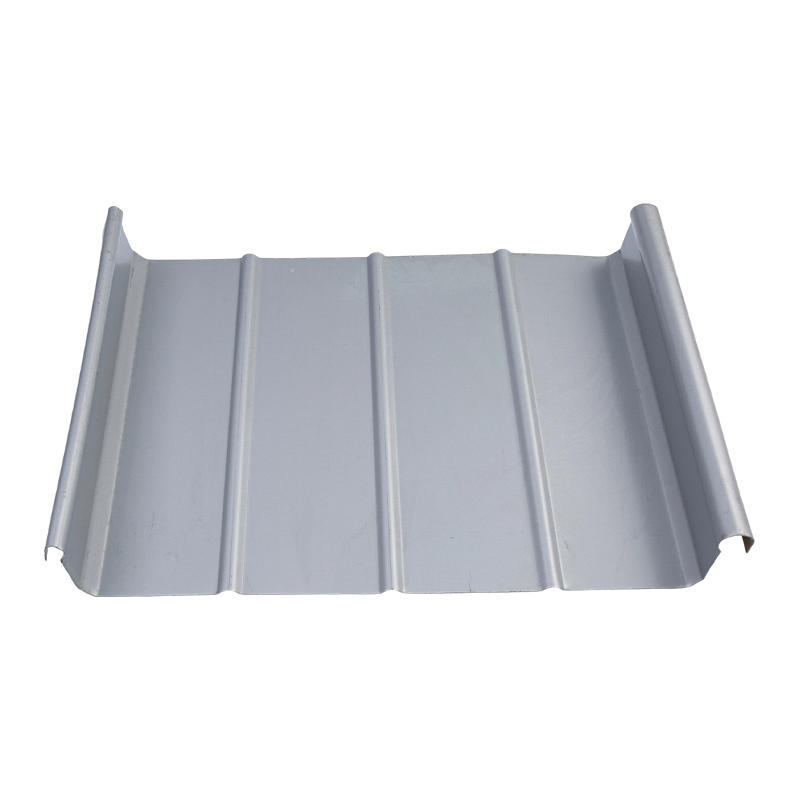

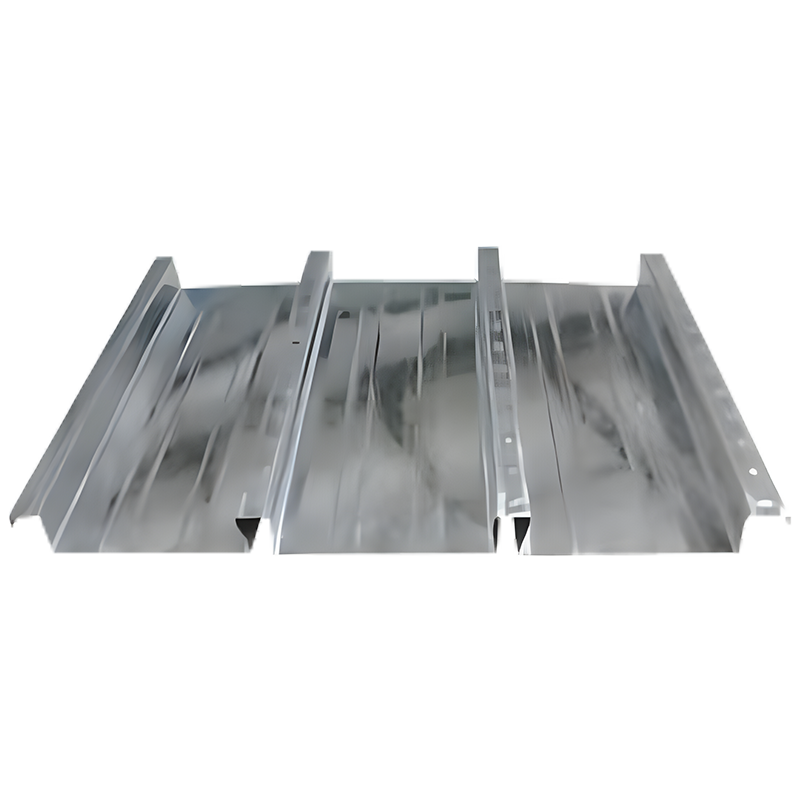

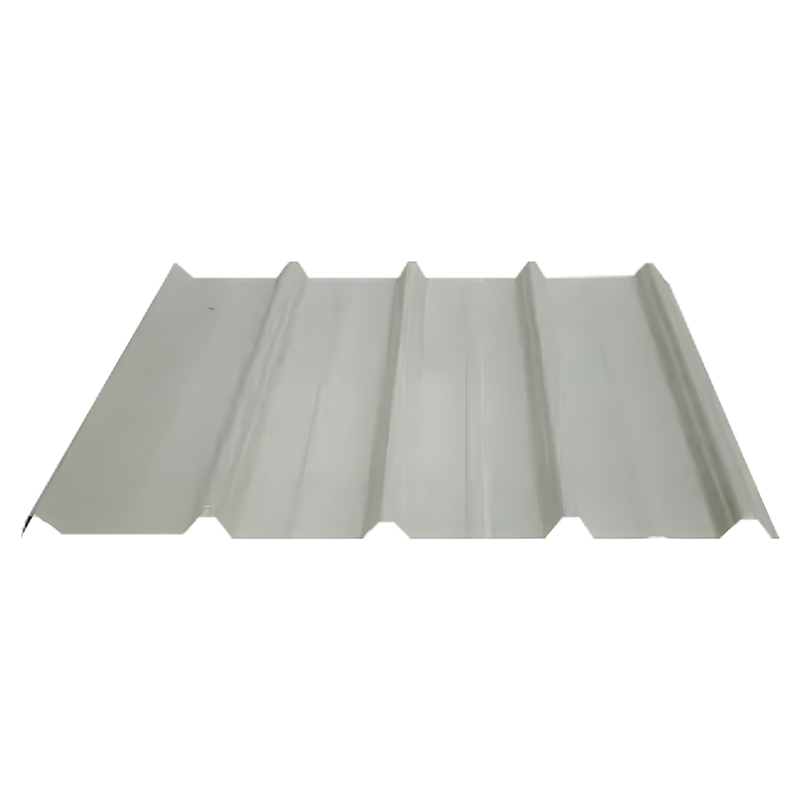

Továrne a dielne vyžadujú konštrukcie schopné uniesť ťažké stroje, mostové žeriavy a vysoké zaťaženie. Portálové pevné rámy so žeriavovými nosníkmi (kapacita 5-50 ton ) sú štandardné. Zaťaženie podlahy pri ťažkej výrobe môže dosiahnuť 10–20 kN/m² , čo si vyžaduje kompozitné oceľovo-betónové podlahové dosky, ako je profil kompozitných podlahových dosiek YX 32-130-780 uvedený v katalógoch produktov [^85^].

Skladovanie a logistika

Moderné logistické centrá vyžadujú vysoké svetlé výšky (typicky 8-12 metrov ) na umiestnenie automatických regálových systémov. Oceľové konštrukcie umožňujú tieto vertikálne objemy a zároveň podporujú medziposchodia pre kancelárske alebo triediace priestory. Dizajn s otvoreným rozpätím uľahčuje efektívnu manipuláciu s materiálom a budúcu rekonfiguráciu rozloženia [^88^].

Čistá miestnosť a špičková výroba

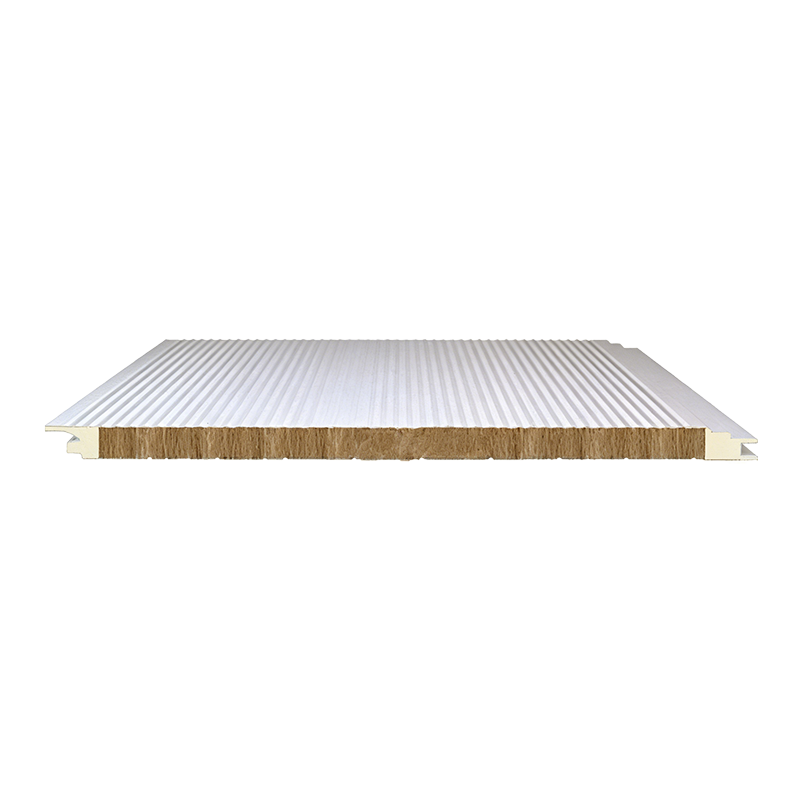

Pre výrobcov panelov pre čisté priestory, ako je Kaisier, musia oceľové konštrukcie spĺňať prísne požiadavky. Konštrukcia musí podporovať potrubie HVAC, filtračné komory a závesné stropné mriežky pri zachovaní izolácie vibrácií. Limity vychýlenia rámca sú zvyčajne obmedzené na L/360 alebo L/400 (kde L je dĺžka rozpätia), aby sa zabránilo zlyhaniu tesnenia v obálkach pre čisté priestory. Hodnoty požiarnej odolnosti 1–2 hodiny sú povinné pre farmaceutické a elektronické zariadenia.

Súlad s kódexom dizajnu

Oceľové konštrukcie musia byť skonštruované podľa uznávaných medzinárodných noriem. Bežné kódy dizajnu zahŕňajú:

• ASCE 7 (USA): Minimálne návrhové zaťaženie budov a iných konštrukcií.
• Eurokód 3 (EN 1993) : Navrhovanie oceľových konštrukcií, široko rozšírené v Európe a Ázii.
• AS/NZS 1170 : Akcie štrukturálneho návrhu pre projekty v Austrálii a na Novom Zélande.
• GB 50017 : Čínska norma pre navrhovanie oceľových konštrukcií, povinná pre domáce projekty [^87^].

Kontrola kvality a osvedčené postupy inštalácie

Celistvosť oceľovej konštrukcie závisí rovnako od presnosti inštalácie, ako aj od kvality návrhu. Nasledujúce postupy zabezpečujú výkon konštrukcie a bezpečnosť.

Kontrola kvality výroby

Továrenská výroba musí spĺňať systémy manažérstva kvality ISO 9001. Medzi hlavné kontrolné body patria:

• Rozmerová tolerancia dĺžok rezu: ±2 mm pre trámy, ±1 mm pre otvory pre skrutky.
• Kontrola kvality zvaru: 100% vizuálna kontrola plus 20–30 % ultrazvukové alebo rádiografické vyšetrenie pre kritické spojenia.
• Overenie hrúbky zinkového povlaku: minimálne 80 μm pre žiarovo pozinkované prvky v korozívnom prostredí.

Protokoly stavby miesta

Montáž na mieste si vyžaduje prísne kontroly poradia a zarovnania:

1. Overenie základov : Pred umiestnením stĺpa je potrebné skontrolovať polohu kotevných skrutiek podľa výkresov. Tolerancia centrovania skupiny skrutiek je ±5 mm .
2. Vztýčenie stĺpika : Stĺpy sú zdvihnuté, umiestnené nad kotviace skrutky a dočasne podoprené. Vertikálnosť sa kontroluje teodolitom; prípustná odchýlka je H/1000 (kde H je výška stĺpca), maximum 25 mm .
3. Inštalácia lúča : Nosníky sú priskrutkované k čelným doskám stĺpov pomocou skrutiek s vysokou pevnosťou utiahnutých podľa špecifikácie. Spoje spojov v nosníkoch s viacerými poľami musia byť posunuté najmenej o 1 meter .

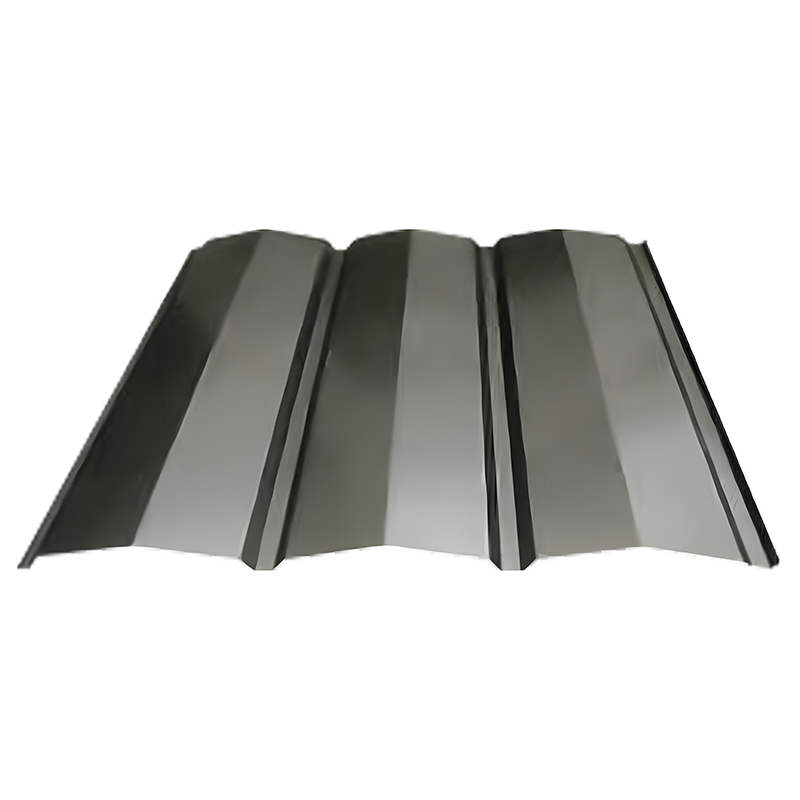

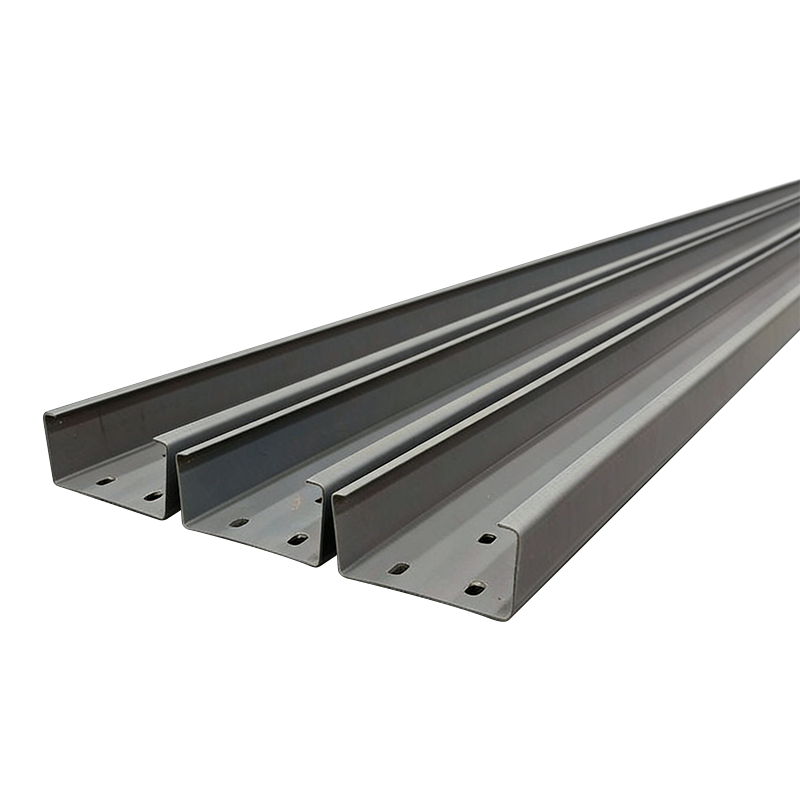

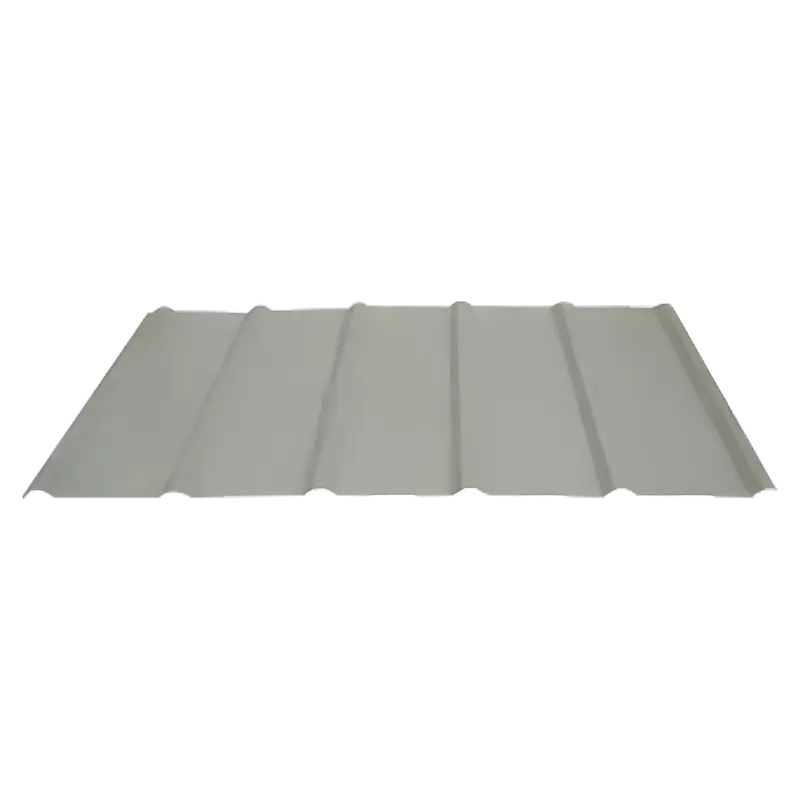

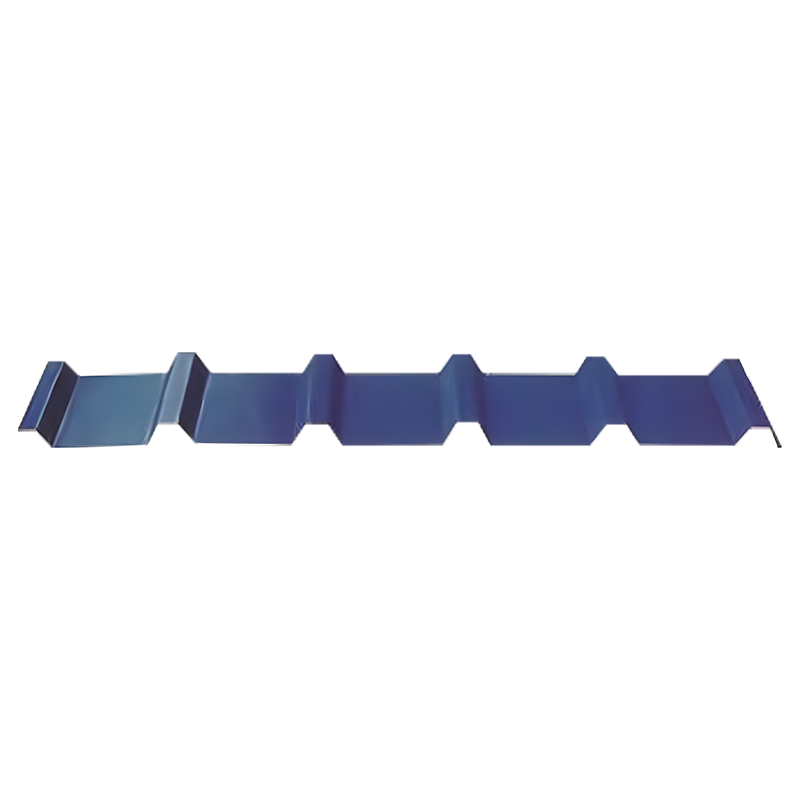

4. Vystuženie installation : Strešné a stenové výstuhy sú inštalované tak, aby poskytovali bočnú stabilitu pred pripevnením väznice a ostenia.
5. Záverečná kontrola : Komplexný prieskum potvrdzuje zarovnanie, krútiaci moment skrutiek a integritu zvaru. Záťažové skúšky možno vykonať pre nosníky žeriavov [^84^].

Zanedbanie týchto protokolov môže viesť k nesprávnemu zarovnaniu, zlyhaniu pripojenia alebo nadmernému vychýleniu, čo ohrozuje bezpečnosť aj životnosť rámca. Pre OEM oceľová konštrukcia dodávateľov, udržiavanie prísnej kontroly kvality vo viacerých výrobných základniach (ako to praktizuje Kaisier so zariadeniami v Číne a Thajsku) je nevyhnutné na zabezpečenie konzistentnej kvality produktov pre globálnu distribúciu.
