Čo je to oceľová konštrukcia?

Ako vybrať správne Oceľové väznice v tvare C Špecifikácie založené na požiadavkách na zaťaženie budovy

Primárnym princípom pri výbere špecifikácií oceľových väzníc v tvare C pre návrh oceľovej konštrukcie je zabezpečiť, aby pomer výšky sekcie (H) k rozpätiu bol zvyčajne medzi 1/35 a 1/50, pričom modul sekcie musí odolať maximálnemu ohybovému momentu. Pre priemyselné zariadenia so štandardným rozpätím 6 metrov sú preferované špecifikácie zvyčajne C180×60×20×2,5 alebo C200×70×20×3,0. Špecifické špecifikácie musia byť stanovené na základe presných výpočtov vlastných zaťažení, živých zaťažení a environmentálnych zaťažení (vietalebo a sneh).

Špecifické vplyvy kľúčových typov zaťaženia na výber

Ako tenkostenné oceľové komponenty tvarované za studena majú oceľové väznice v tvare C vysoký pomer pevnosti k hmotnosti, ale ich odozva na rôzne typy zaťaženia sa výrazne líši:

Vlastné zaťaženie a vlastná hmotnosť strešného systému

Vlastné zaťaženie zahŕňa hmotnosť farebne potiahnutých oceľových plechov alebo sendvičových panelov. Napríklad pri použití 75 mm hrubého sendvičového panelu zo sklenenej vlny sa zvýši vlastná hmotnosť približne o 12-15 kg na meter štvorcový. Ak je na streche inštalovaný fotovoltaický systém, hrúbka steny väznice by sa mala zvýšiť z 2,0 mm na 2,5 mm alebo viac na základe dodatočného zaťaženia 15-20 kg/m².

Klimatické zaťaženie životného prostredia (vietor a sneh)

V oblastiach s veľkým zaťažením snehom musia mať väznice extrémnu odolnosť proti tlaku. V pobrežných oblastiach so silným vetrom môže sanie vetra spôsobiť, že spodná príruba väznice pod tlakom stratí stabilitu. Preto sa odporúča zvoliť špecifikácie so šírkou príruby (B) nie menšou ako 60 mm v oblastiach s vysokým tlakom vetra, aby sa zvýšila torzná tuhosť.

Odkaz na spoločné Oceľové väznice v tvare C Špecifikácie a rozpätia zaťaženia

Na dosiahnutie rovnováhy medzi bezpečnosťou a hospodárnosťou materiálu sú nasledujúce odporúčania priemyselného výberu založené na konvenčných podmienkach zaťaženia:

Praktické návrhy na výber na zlepšenie konštrukčnej bezpečnosti

Pri určovaní špecifikácií by sa okrem fyzických rozmerov mali dodržiavať aj tieto technické body:

• Prísne dodržujte limity vychýlenia: Priehyb strešných väzníc pri kombináciách plného zaťaženia by nemal presiahnuť L/150. Napríklad vychýlenie väznice s rozpätím 6 metrov smerom nadol musí byť kontrolované do 40 mm; inak sa musí sekcia zväčšiť.
• Optimalizácia pevnosti materiálu: Pre projekty s vyšším zaťažením môže použitie ocele triedy Q355 namiesto konvenčnej ocele Q235 výrazne zlepšiť nosnosť pri zachovaní menších špecifikácií, čím sa účinne zníži vlastná hmotnosť hlavnej konštrukcie.
• Úvahy o odolnosti proti korózii: Hoci oceľové väznice v tvare C majú dobrú odolnosť proti korózii, v kyslom alebo pobrežnom prostredí by sa mali zvoliť špecifikácie s galvanizovanou vrstvou najmenej 275 g/m², aby sa predišlo poklesu únosnosti v dôsledku korózie materiálu.

Čo má lepšiu tepelnú izoláciu: Oceľové profilované plechy s farebným náterom or Farebné oceľové sendvičové panely ?

Jasný záver je taký Farebné oceľové sendvičové panely offer significantly superior thermal insulation performance v porovnaní s oceľovými profilovanými plechmi s farebným povlakom. Zatiaľ čo jednovrstvový profilovaný plech primárne pôsobí ako bariéra proti poveternostným vplyvom so zanedbateľným tepelným odporom, sendvičový panel využíva jadrovú izolačnú vrstvu, ktorá vytvára robustný tepelný most. V praktických priemyselných aplikáciách môže prechod na sendvičové panely viesť k zníženiu vnútornej teploty 10°C až 15°C počas špičkových letných mesiacov .

Základné štrukturálne rozdiely a tepelný odpor

Medzera v izolačnom výkone je priamym výsledkom zloženia prierezu týchto dvoch materiálov:

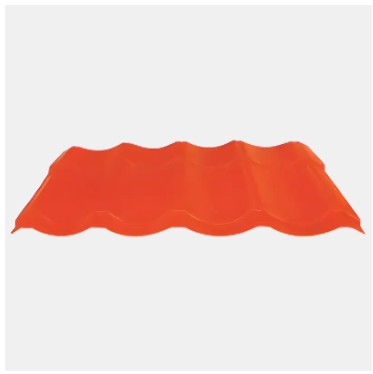

Jednovrstvové oceľové profilované plechy s farebným náterom

Profilované plechy ako napr YX25-210-840 sú vyrobené z ocele s vysokou vodivosťou. Bez integrovaného jadra sa teplo zo slnečného žiarenia prenáša takmer okamžite do interiéru budovy. Tieto sú ideálne do nevykurovaných skladov alebo prístreškov, kde tepelná regulácia nie je prioritou .

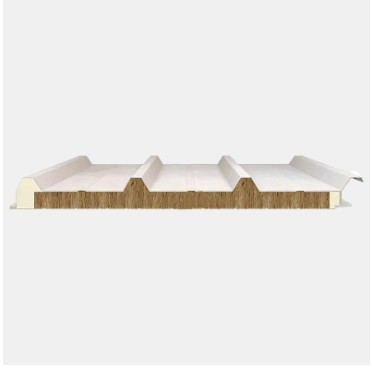

Farebné kompozitné oceľové sendvičové panely

Tieto panely pozostávajú z dvoch oceľových plášťov spájajúcich jadro z polyuretánu (PU), kamennej vlny alebo EPS. Táto "sendvičová" štruktúra účinne blokuje vodivý prenos tepla. A Polyuretánový integrovaný panel napríklad poskytuje najvyššiu tepelnú účinnosť dostupnú v modernej priemyselnej výstavbe.

Technické údaje: Porovnanie tepelnej vodivosti

Nasledujúce údaje ilustrujú tepelnú vodivosť (λ) rôznych materiálov. Nižšie hodnoty predstavujú lepšie izolačné vlastnosti:

Strategické aplikačné usmernenia

Pri výbere medzi týmito materiálmi zvážte špecifické funkčné požiadavky projektu:

• Klimatizované zariadenia: Na skladovanie v chlade alebo na spracovanie potravín, Polyuretánový integrovaný panels sú nevyhnutné na udržanie prísnych teplotných rozdielov.
• Priemyselná požiarna bezpečnosť: Tam, kde je požiarna odolnosť rovnako dôležitá ako izolácia, Sendvičové panely z minerálnej vlny sú optimálnou voľbou a ponúkajú protipožiarnu ochranu triedy A.
• Ekonomické útulky: Profilované plechy ako napr YX35-125-750 sú cenovo výhodné pre vonkajšie stavby alebo poľnohospodárske budovy, kde nie je riadená vnútorná klíma.

Pridaná hodnota Sendvičové panelové systémy

Okrem regulácie tepla poskytujú sendvičové panely niekoľko technických výhod oproti jednovrstvovým doskám:

• Akustické tlmenie: Materiál jadra výrazne pohlcuje nárazový hluk z dažďa a vetra.
• Konštrukčná pevnosť: Kompozitná tuhosť umožňuje zvýšené rozpätia medzi oceľovými väznicami v tvare C , čím sa znižuje celková spotreba konštrukčnej ocele.
• Kontrola kondenzácie: Nepretržitá izolácia zabraňuje vnútornej vlhkosti (potenie), chráni inventár a vnútorné vybavenie.

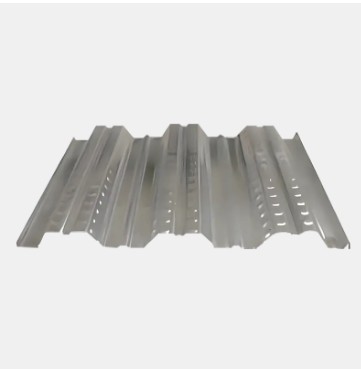

Analýza hlavných výhod: Prečo výškové budovy uprednostňujú oceľové terasy

Oceľové podlahové krytiny nie sú len šablónou pre fázu výstavby; hrá rozhodujúcu úlohu počas celého životného cyklu budovy:

Výkon a bezpečnosť konštrukcie

Oceľové obklady (ako napr YX 75-293-880 odolný vysokopevnostný model ) výrazne zlepšuje bočnú tuhosť podlahovej dosky vďaka jej vlnitému tvaru. Vo výškových budovách táto kompozitná dosková konštrukcia účinne zvyšuje seizmickú redundanciu a poskytuje pevnú pracovnú plošinu ihneď po položení, čím zaisťuje bezpečnosť pracovníkov vo vysokých nadmorských výškach.

Výrazné zníženie štrukturálnej vlastnej hmotnosti

Vlastná hmotnosť každého poschodia vo výškovej budove vyvíja obrovský tlak na základ. Použitie oceľovej podlahy umožňuje zníženie hrúbky betónovej dosky, výrazné odľahčenie hmotnosti podlahy . To umožňuje projektantom zmenšiť rozmery prierezu nosníkov a stĺpov hlavného rámu a dosiahnuť tak lepšie využitie architektonického priestoru.

Hĺbkové porovnanie technických parametrov

Nasledujúca tabuľka jasne ilustruje výkonnostné rozdiely medzi týmito dvoma riešeniami v prostredí výškových budov:

Aplikačné odporúčania pre typické modely

Na základe rôznych požiadaviek na zaťaženie a rozpätie vo výškových budovách sa odporúčajú tieto profesionálne modely:

• YX 51-253-760 Nosný typ s vysokým rebrom: Vhodné pre kancelárske budovy s veľkým rozpätím, poskytujúce vynikajúcu celkovú tuhosť dosky.
• YX 35-125-750 typ ľahkého kompozitu: Vhodné pre scenáre s nízkou záťažou, ako sú obytné budovy, ponúkajúce extrémne vysokú účinnosť inštalácie.
• YX 51-304-914 Rozšírený typ nosnej konštrukcie: Vhodné pre veľkoplošné pokladanie podláh, znižuje prekrývanie švov a zlepšuje vzduchotesnosť.

Záver a odborné poradenstvo

Vzhľadom na mechanický výkon, rýchlosť výstavby a komplexné náklady, oceľová podlahová krytina je nepochybne vynikajúcou voľbou pre podlahové konštrukcie výškových budov . Počas implementácie sa odporúča pracovať v spojení s Oceľové väznicové systémy v tvare C pre dizajn steny a pomocnej podpory na zabezpečenie stabilnejšieho a spoľahlivejšieho prenosu sily pre celý systém oceľovej konštrukcie.

Ako vybrať vhodný Systémy oceľových konštrukcií na základe rozpätia a zaťaženia?

Výber správneho systému oceľovej konštrukcie sa musí riadiť základným princípom: "Mrežové/priehradové systémy pre veľké rozpätia, kompozitné/vysoko zaťažiteľné systémy pre vysoké zaťaženie a portálové rámy pre malé až stredné rozpätia." Presným prispôsobením požiadaviek na rozpätie a zaťaženie môžete maximalizovať zníženie spotreby ocele a skrátiť stavebné cykly pri zaistení bezpečnosti konštrukcie. Typicky pre štandardné priemyselné zariadenia s rozpätím 18-36 metrov , systém portálového rámu predstavuje optimálnu rovnováhu hospodárnosti a stability.

Odporúčania pre výber systému na základe intervalov rozpätia

Rozpätie priamo určuje prierezové rozmery komponentov a normy kontroly priehybu. Nižšie sú uvedené typické výberové referencie pre rôzne rozsahy:

Malé a stredné rozpätie (12 m – 24 m)

V tomto rozsahu a Portálový rámový systém sa odporúča. Tento systém využíva ako hlavný pevný rám oceľ s pevným pásom v tvare písmena H Oceľové väznice v tvare C ako sekundárny podporný systém. Oceľové väznice v tvare C sa vyznačujú stabilnými prierezovými mechanickými vlastnosťami, nízkou hmotnosťou a vysokým pomerom pevnosti k hmotnosti, čím efektívne prenášajú zaťaženie plášťa na primárnu konštrukciu.

Veľké rozpätie (24 m – 48 m)

Keď rozpätie presiahne 30 metrov, vlastná hmotnosť pevných komponentov rýchlo narastá. V takýchto prípadoch Oceľové rúrkové nosníky alebo priestorové rámové konštrukcie sú navrhnuté. Tieto systémy výrazne zlepšujú využitie materiálu prostredníctvom kompresie a premeny napätia medzi členmi, vďaka čomu sú vhodné pre štadióny, letecké hangáre a veľké priemyselné logistické centrá.

Špecifický vplyv podmienok zaťaženia na výber komponentov

Zaťaženia zahŕňajú vlastné zaťaženie, ako aj živé zaťaženie, ako je sneh, vietor a zaťaženie žeriavom:

• Ťažké priemyselné zaťaženie: Ak strecha musí uniesť veľké zariadenia alebo prevádzky s vysokou intenzitou, vyberte si Strechy s hlbokými rebrami (napr. YX50-410-820) alebo vysokopevnostné profilované plechy na zvýšenie lokálnej nosnosti.
• Dynamické zaťaženie (žeriavy): Pre rastliny s ťažkými žeriavmi sa musí použiť hlavná konštrukcia zvárané H-nosníky alebo priehradové stĺpy , spárované s vysokopevnostnými oceľovými podlahovými doskami, ako je napr YX 75-293-880 zvládať časté dynamické nárazy.
• Zaťaženie ochrany životného prostredia: V oblastiach vysokého tlaku vetra sa sekundárny nosný systém, ako napr Oceľové väznice v tvare C , by mala byť rozložená hustejšie, aby sa zabezpečil stabilný mechanický výkon.

Tabuľka zhody rozpätia, zaťaženia a konštrukčných komponentov

Nasledujúca tabuľka sumarizuje požiadavky na komponenty oceľovej konštrukcie na základe rôznych kombinácií rozpätia a zaťaženia:

Praktické stratégie pre optimalizáciu výberu

V skutočnom inžinierstve sa zamerajte na tieto detaily, aby ste ďalej optimalizovali systém:

• Integrácia obálky budovy: Výber Polyuretánové (PU) integrované panely môže súčasne spĺňať požiadavky na izoláciu a nízku hmotnosť, čím sa znižuje konštrukčné zaťaženie spôsobené hmotnosťou obvodového systému.
• Koordinácia podlahového systému: Pre výškové alebo viacposchodové konštrukcie uprednostňujte kompozitné podlahové dosky, ako je napr YX 32-130-780 na vytvorenie stabilnej kompozitnej nosnej konštrukcie.
• Konzistencia materiálu: Zabezpečenie zhody mechanických parametrov medzi Oceľové väznice v tvare C , farebne potiahnuté profilované plechy a sendvičové panely výrazne zlepšuje životnosť budovy a efektivitu údržby.
