Oceľová podlahová krytina Manufacturer

Oceľová podlahová krytina je za studena tvarovaný, pozinkovaný oceľový plech s vyrazenými rebrami a priehlbinami, ktorý slúži ako stratené debnenie aj kompozitná výstuž v betónových podlahových doskách. Keď je integrovaná s rámom oceľovej konštrukcie, eliminuje potrebu dočasného debnenia z dreva alebo preglejky, znižuje prácu na stavbe o 40 – 60 % a vytvára kompozitný podlahový systém s vynikajúcou tuhosťou a nosnosťou. Jeho miera využitia materiálu sa zvyčajne pohybuje od 70 – 80 % , čo z neho robí ekonomicky optimálne riešenie pre viacposchodové budovy, logistické sklady a veľkorozmerové komerčné objekty.

Na rozdiel od tradičných liatych betónových dosiek, ktoré sa spoliehajú na odnímateľné debnenie, oceľová palubovka zostáva zabudovaná do hotovej dosky a aktívne sa podieľa na ťahovej výstuži v spodnej časti podlahy. Táto dvojfunkčná charakteristika je dôvodom, prečo sa oceľové terasy stali štandardnou praxou v moderných oceľových konštrukciách v Severnej Amerike, Európe a Ázii.

Kľúčové technické parametre a konvencie pomenovania

Výrobky z oceľovej podlahy sa riadia štandardizovaným systémom pomenovania, ktorý kóduje kritické geometrické rozmery. Pochopenie tohto dohovoru je nevyhnutné pre presnú špecifikáciu a obstarávanie.

Dekódovanie čísla modelu

Typické modelové označenie ako napr YX 51-253-760 sa delí na tri číselné zložky:

• 51 — Výška rebier v milimetroch (výška vlny). Toto určuje hĺbku pôsobenia kompozitu a celkovú hrúbku dosky.
• 253 — Rozstup vĺn v milimetroch (vzdialenosť od stredu k stredu medzi susednými rebrami). To má vplyv na rozpätie a priľnavosť betónu.
• 760 — Efektívna šírka pokrytia v milimetroch. Toto je čistá šírka, ktorou každý list prispieva k podlahovej ploche po prekrytí.

Napríklad nosná oceľová podlaha YX 51-253-760 s vysokými rebrami má Výška vlny 51 mm, rozstup vlny 253 mm a efektívna šírka pokrytia 760 mm s rozloženou šírkou 1000 mm, čím sa dosiahne miera využitia materiálu 76 %. Tento model je špeciálne navrhnutý pre viacposchodové a výškové budovy s oceľovou konštrukciou, kde je rozhodujúca nosnosť a rýchlosť výstavby.

Špecifikácie kritických rozmerov

Okrem kódu modelu riadi štrukturálny výkon niekoľko parametrov:

• Hrúbka základnej ocele : Typicky 0,8–1,5 mm pre štandardné nosné aplikácie; ťažké priemyselné podlahy môžu vyžadovať až 2,0 mm.
• Rozložená šírka : Šírka plochého plechu pred valcovaním, zvyčajne 1000 mm alebo 1250 mm, určuje výber zvitku a minimalizáciu odpadu.
• Miera využitia materiálu : Vypočítané ako (účinná šírka pokrytia / rozložená šírka) × 100 %. Vyššie hodnoty (75 – 80 %) naznačujú efektívnejšie využitie materiálu a nižšiu spotrebu ocele na meter štvorcový.

Sortiment produktov a prispôsobenie aplikácií

Oceľová podlahová krytina nie je jediný produkt, ale skupina profilov optimalizovaných pre rôzne konštrukčné požiadavky. Výber správneho profilu zaisťuje bezpečnosť a efektívnosť nákladov.

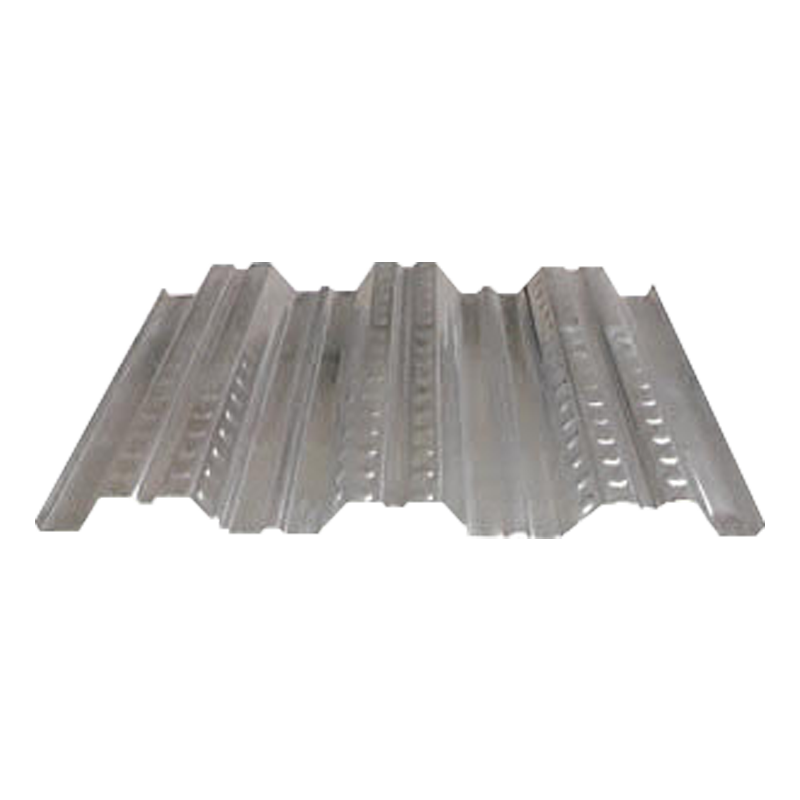

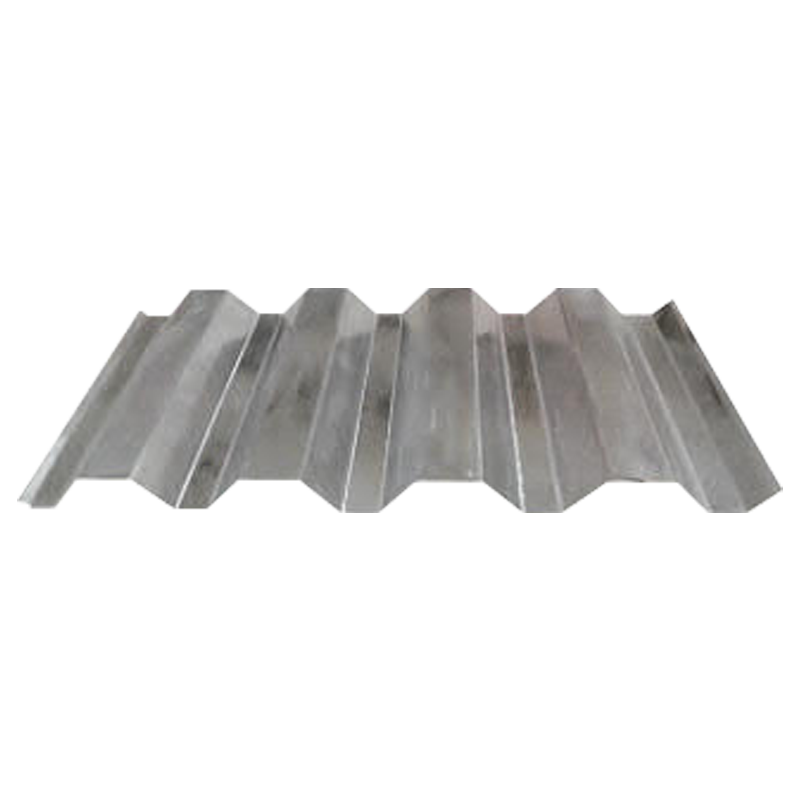

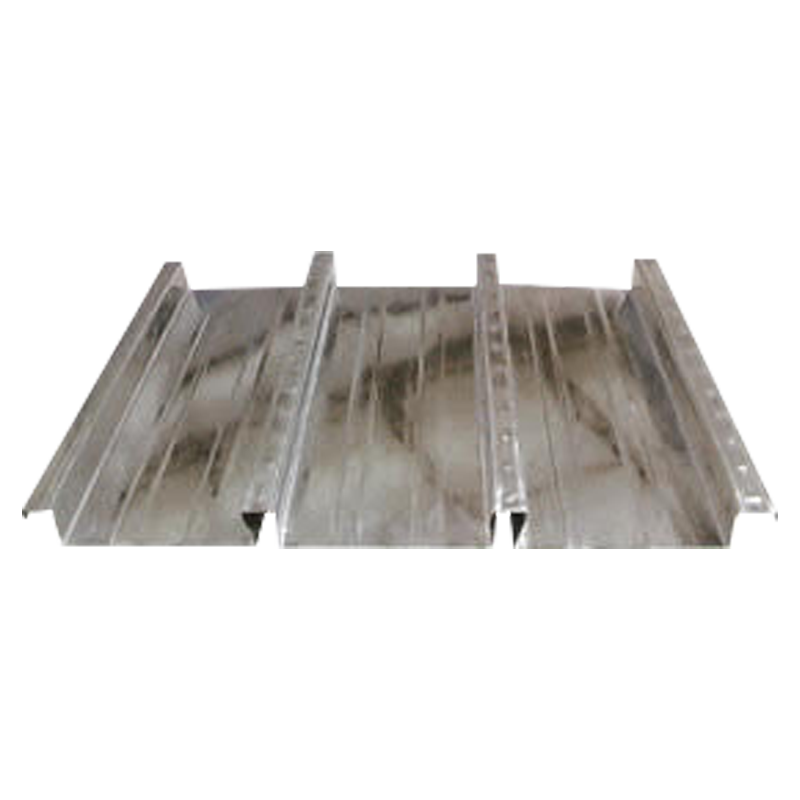

Profily s vysokými rebrami vs. s nízkymi rebrami

Podlaha s vysokými rebrami (výška rebier ≥50 mm, ako napríklad YX 51-253-760 a YX 75-293-880) poskytuje hlbšie uloženie do betónu a vynikajúcu pevnosť spoja. Tieto profily sú nevyhnutné pre viacposchodové budovy a ťažké priemyselné podlahy, kde živé zaťaženie presahuje 5 kN/m² . Zväčšená výška rebra tiež umožňuje použitie šmykových čapov s väčším priemerom, čím sa zvyšuje kapacita rozhrania oceľ-betón.

Palubovka s nízkymi rebrami (výška rebier 30–40 mm, napr. YX 35-125-750) je ľahší a úspornejší, vhodný do kancelárskych budov, obchodných priestorov a medziposchodí s požiadavkami na mierne zaťaženie. Znížená hĺbka profilu umožňuje menšiu celkovú hrúbku dosky, čím sa minimalizujú výšky od podlahy k podlahe a konštrukčná hmotnosť.

Zložená akcia a štrukturálny výkon

Primárna inžinierska výhoda oceľových podlahových krytín spočíva v ich schopnosti vytvoriť kompozitnú dosku s betónom na mieste. Toto kompozitné správanie dramaticky zvyšuje kapacitu podlahy v porovnaní s nekompozitnými systémami.

Mechanizmus kompozitnej väzby

Tri mechanizmy zabezpečujú efektívne zložené pôsobenie:

1. Mechanické blokovanie : Reliéfne priehlbiny a priehlbiny na povrchu terasy vytvárajú fyzickú priľnavosť s vytvrdnutým betónom a zabraňujú horizontálnemu šmyku.
2. Koncové ukotvenie : Šmykové trny privarené cez palubovku k nosnému oceľovému nosníku prenášajú pozdĺžne šmykové sily a zabraňujú zošmyknutiu palubovky.
3. Prirodzená väzba : Pozinkovaný zinkový povlak na oceľovom povrchu poskytuje chemickú priľnavosť k betónu, čo prispieva k počiatočnej pevnosti spoja pred úplným rozvinutím mechanického spojenia.

Únosnosť a deformácia

V kompozitnej doske pôsobí oceľová palubovka ako spodná výstuž (ťažná zóna), zatiaľ čo betón nad neutrálnou osou odoláva tlaku. Toto optimalizované rozloženie napätia prináša:

• Pomery rozpätia a hĺbky 25–35 pre jednoducho podopreté dosky v porovnaní s 15–20 pre konvenčné železobetónové dosky ekvivalentnej hrúbky.
• Zníženie priehybu 30–50 % pri prevádzkovom zaťažení v dôsledku zvýšeného momentu zotrvačnosti kompozitného profilu.
• Požiarna odolnosť 1–2 hodiny dosiahnuteľné so štandardným betónovým krytom cez rebrá terasy, čo spĺňa požiadavky stavebného zákona pre väčšinu komerčných a priemyselných priestorov.

Materiálové špecifikácie a výrobné normy

Trvanlivosť a výkon oceľových podlahových krytín sa riadi výberom základného materiálu, náterovými systémami a presnosťou výroby.

Základná oceľ a galvanizácia

Základným materiálom je zvyčajne Konštrukčná oceľ Q235 alebo Q345 s medzou klzu 235 MPa resp. 345 MPa. Oceľový plech sa podrobuje nepretržitému žiarovému zinkovaniu, aby sa dosiahla hmota zinkového povlaku ≥180 g/m² (ekvivalent označenia Z180), poskytujúci ochranu proti korózii pre vnútorné prostredie. Pre agresívne prostredie, ako sú chemické závody alebo pobrežné zariadenia, Z275 alebo Z350 nátery (275–350 g/m² zinkovej hmoty).

Tvarovanie za studena a tolerancie

Terasy sa vyrábajú kontinuálnym valcovaním zo zvitkov. Medzi kritické výrobné tolerancie patria:

• Tolerancia hrúbky : ±0,05 mm pre plechy ≤1,0 mm; ±0,08 mm pre plechy 1,0–1,5 mm.
• Tolerancia výšky vlny : ±1,0 mm, aby sa zabezpečila konzistentná krycia vrstva betónu a hĺbka kompozitu.
• Tolerancia šírky pokrytia : ±2,0 mm na list, aby sa zachovalo správne prekrývanie a zabránilo sa kumulatívnym chybám na viacerých listoch.

Pracovný postup inštalácie a osvedčené postupy

Správna inštalácia je rozhodujúca pre realizáciu všetkých štrukturálnych a ekonomických výhod oceľových podlahových krytín. Nasledujúci pracovný postup zaisťuje kvalitu a bezpečnosť.

Predinštalačná príprava

Pred umiestnením terasy skontrolujte, či je rám oceľového nosníka kompletný a zarovnaný. Horné príruby nosníka musia byť vo vodorovnej polohe ±5 mm cez rozpätie paluby, aby sa zabránilo nerovnomernej hrúbke betónu. Pripravte si výkresy s uvedením orientácie listu, umiestnenia presahov a prestupových otvorov, aby ste minimalizovali rezanie na mieste.

Umiestnenie a upevnenie listu

Plechy sa kladú kolmo na nosné oceľové nosníky, s bočnými presahmi ≥25 mm a koncových kôl ≥50 mm cez trámy. Samorezné skrutky alebo privarené kolíky upevňujú podlahu k prírubám nosníka Stredy 300-400 mm . V prípade rozšíreného profilu YX 51-304-914, šírka pokrytia 914 mm znižuje počet bočných presahov približne o 15 % v porovnaní s profilmi 750–760 mm priamo zlepšuje rýchlosť inštalácie a znižuje spotrebu spojovacích prvkov.

Liatie a ošetrovanie betónu

Betón sa zvyčajne umiestňuje v jednej vrstve, aby sa zabezpečilo monolitické správanie. Minimálna pevnosť betónu je C25 (pevnosť valca 25 MPa) pre štandardné podlahy; C30 alebo vyšší sa odporúča pre náročné priemyselné aplikácie. Hrúbka dosky sa meria od vrchu oceľovej palubovky po betónový povrch s typickými hodnotami 120–150 mm pre kancelárske budovy a 150–200 mm pre sklady. Správne vytvrdzovanie pre 7 dní zabezpečuje dostatočný rozvoj pevnosti pred zaťažením.

Často kladené otázky

1. Aký je rozdiel medzi oceľovou podlahou a tradičným debnením?

Oceľové podlahové palubovky slúžia ako stratené debnenie ktorá zostáva zapustená do betónovej dosky po naliatí a aktívne prispieva k pevnosti konštrukcie ako spodná výstuž. Tradičné debnenie z dreva alebo preglejky je dočasné a po vytvrdnutí betónu sa musí odstrániť, čo si vyžaduje ďalšiu prácu a plytvanie materiálom. Oceľová palubovka eliminuje odstraňovanie debnenia, znižuje prácu na stavbe 40 – 60 % a komprimuje cykly konštrukcie podlahy zo 7–14 dní na 3-5 dní .

2.Ako si vyberiem medzi profilmi oceľovej terasy s vysokým a nízkym rebrom?

Vyberte palubovka s vysokými rebrami (výška rebra ≥50 mm) pre viacposchodové budovy, ťažké priemyselné podlahy a aplikácie so živým zaťažením presahujúcim 5 kN/m² . Hlbšie rebrá poskytujú vynikajúcu pevnosť kompozitného spoja a vyhovujú väčším šmykovým čapom. Vyberte si palubovka s nízkymi rebrami (výška rebra 30–40 mm) pre administratívne budovy, obchodné priestory a medziposchodia s miernym zaťažením. Nízkorebrové profily umožňujú tenšiu celkovú hrúbku dosky, čím sa znižuje konštrukčná hmotnosť a výška od podlahy k podlahe.

3.Aká je typická miera využitia materiálu pre oceľové podlahové krytiny?

Miera využitia materiálu sa zvyčajne pohybuje od 70 – 80 % , vypočítané ako (účinná šírka pokrytia ÷ rozložená šírka) × 100 %. Napríklad profil YX 51-253-760 má kryciu šírku 760 mm od 1000 mm rozloženého listu, čo poskytuje 76% miera využitia . Vyššie hodnoty naznačujú efektívnejšie využitie materiálu a nižšiu spotrebu ocele na meter štvorcový. Rozšírené profily ako YX 51-304-914 dosahujú ešte vyššiu účinnosť so šírkou pokrytia 914 mm.

4. Aká špecifikácia zinkového povlaku je potrebná pre rôzne prostredia?

Pre štandardné vnútorné prostredie, Z180 (180 g/m² hmoty zinkového povlaku) je postačujúce. Pre mierne priemyselné alebo vlhké prostredie špecifikujte Z275 (275 g/m2). Pre agresívne prostredie, ako sú chemické závody, pobrežné zariadenia alebo oblasti s vysokou koróziou, Z350 (350 g/m²) alebo špeciálne zliatinové povlaky ako ZAM (zinok-hliník-horčík), aby sa zabezpečila dlhodobá odolnosť proti korózii.

5.Je možné použiť oceľovú podlahovú krytinu bez šmykových čapov?

Áno, pre aplikácie s nízkou záťažou a krátke rozpätia môžu oceľové terasy fungovať ako nekompozitné stratené debnenie bez strižných čapov. V tomto prípade palubovka nesie mokré betónové a konštrukčné zaťaženie počas liatia, ale nepodieľa sa na konečnej pevnosti kompozitnej dosky – spodná výstuž musí byť zabezpečená konvenčnou výstužou. Pre kompozitné pôsobenie a maximálnu schopnosť rozpätia sú nevyhnutné šmykové kolíky, ktoré musia byť privarené cez podlahu k nosným oceľovým nosníkom.

6. Aká pevnosť betónu a hrúbka dosky sa odporúča?

Minimálna pevnosť betónu je C25 (pevnosť valca 25 MPa) pre štandardné komerčné a obytné podlahy. Pre náročné priemyselné aplikácie, sklady a oblasti s koncentrovaným zaťažením, C30 alebo vyššie sa odporúča. Typické hrúbky dosiek sa pohybujú od 120–150 mm pre kancelárske budovy 150–200 mm pre priemyselné sklady, merané od vrchnej časti oceľovej palubovky po hotový betónový povrch. Pri výpočte celkovej konštrukčnej hĺbky je potrebné zahrnúť výšku rebier palubovky.

7.Ako prispieva oceľová podlahová krytina k požiarnej odolnosti?

Môžu dosiahnuť kompozitné dosky s oceľovou podlahou 1-2 hodiny požiarnej odolnosti so štandardným betónovým krytom cez rebrá palubovky. Betón pôsobí ako tepelná bariéra, ktorá chráni oceľovú krytinu pred rýchlym nárastom teploty počas požiaru. Hodnoty požiarnej odolnosti závisia od hrúbky dosky, hĺbky pokrytia betónom a prítomnosti dodatočnej výstužnej siete. Pre vyššiu požiarnu odolnosť (2–4 hodiny) môže byť potrebná dodatočná výstuž a zvýšená krycia vrstva betónu.

8. Aké sú kľúčové kontroly kontroly kvality počas inštalácie?

Medzi kritické kontroly inštalácie patrí: overenie úrovne oceľového nosníka vo vnútri ±5 mm ; zabezpečenie bočných kôl ≥25 mm a koncových kôl ≥50 mm ; potvrdzovanie rozstupu spojovacích prvkov pri Stredy 300-400 mm ; kontrola správneho zarovnania listov, aby sa predišlo kumulatívnym chybám šírky; a kontrola poškodenia povlaku, ktoré by mohlo ohroziť ochranu proti korózii. Po naliatí skontrolujte hrúbku betónu, dobu vytvrdzovania 7 dní minimum a tolerancie rovinnosti dosky.
