Ako si vybrať antikorózne panely pre čisté priestory z nehrdzavejúcej ocele?

Panely pre čisté priestory používajúce ako povrchovú vrstvu nehrdzavejúcu oceľ 304 alebo 316L v kombinácii s materiálmi jadra triedy A (ako je minerálna vlna, skleno-horčíková minerálna vlna alebo hliníková voština) predstavujú najspoľahlivejšie antikorózne riešenie krytu pre vysoko náročné čisté prostredia. Pri testoch neutrálnej soľnej hmly dosahuje nehrdzavejúca oceľ 304 zvyčajne 48–72 hodín bez korózie, zatiaľ čo 316L to predlžuje na viac ako 72–120 hodín vďaka obsahu molybdénu, vďaka čomu je obzvlášť vhodná pre pobrežné oblasti, farmaceutické zariadenia a prostredia s intenzívnou chemickou dezinfekciou. Výber by mal integrovať stupeň korózie, požiadavky na požiarnu bezpečnosť, štrukturálnu pevnosť a potreby kontroly teploty, a nie sledovať jedinú metriku výkonu.

Antikorózne mechanizmy a rozdiely v kvalite povrchových vrstiev nehrdzavejúcej ocele

Schopnosť odolnosti voči hrdzi nerezové panely pre čisté priestory v podstate pochádza z hustého pasívneho filmu oxidu chrómu vytvoreného na povrchu. Keď obsah chrómu v oceli dosiahne približne 12 % Tento pasívny film účinne blokuje kontakt kyslíka a korozívneho média so substrátom. Nerezová oceľ typu 304 (06Cr19Ni10) má vynikajúci výkon v štandardnom prostredí čistých priestorov; Nerezová oceľ typu 316L (022Cr17Ni12Mo2), s prídavným 2-3% molybdénu , výrazne zlepšuje svoj ekvivalent odolnosti voči jamkovej korózii (PRE=%Cr 3,3×%Mo), čím ponúka silnejšiu odolnosť proti štrbinovej korózii a bodovej korózii spôsobenej chloridmi.

Porovnanie údajov testu soľného spreja

Testovanie soľným postrekom je kritickým zrýchleným hodnotením odolnosti nehrdzavejúcej ocele proti korózii. Na základe údajov nameraných v priemysle vykazujú rôzne materiály významné odchýlky výkonu v podmienkach neutrálnej soľnej hmly (NSS, 5 % NaCl, 35 °C):

Je dôležité poznamenať, že testovanie soľným postrekom využíva extrémne vysoké koncentrácie chloridov, pričom rýchlosť korózie je niekoľko až desaťkrát rýchlejšia ako v prirodzenom prostredí. preto 304 panelov pre čisté priestory z nehrdzavejúcej ocele, ktoré prešli 72-hodinovým testom soľnej hmly, môže zvyčajne zaručiť viac ako 10 rokov prevádzky bez hrdze v skutočných prostrediach čistých priestorov s nízkym obsahom chloridov , zatiaľ čo 316L môže dosiahnuť očakávanú životnosť presahujúcu 15 rokov za rovnakých podmienok v reálnom svete.

Ako výber materiálu jadra ovplyvňuje celkový antikorózny a funkčný výkon

Zatiaľ čo povrchová vrstva z nehrdzavejúcej ocele poskytuje primárnu ochranu, fyzikálne a chemické vlastnosti materiálu jadra priamo ovplyvňujú dlhodobú štrukturálnu integritu panelu a nepriamu antikoróznu schopnosť. Napríklad, ak materiál jadra absorbuje vlhkosť a deformuje sa, spoje panelov môžu prasknúť, čo umožní korozívnym médiám preniknúť do sendvičovej vrstvy. Nasledujúca tabuľka porovnáva komplexný výkon štyroch hlavných základných materiálov:

Z hľadiska antikoróznej synergie, hliníkový voštinový materiál jadra je preferovanou voľbou pre čisté priestory vysokej kvality (ISO trieda 1–5) vďaka svojej elektrochemickej kompatibilite s povrchovou vrstvou, nehygroskopickej povahe a nulovému vylučovaniu vlákien. Kompozitné jadro zo sklenenej horčíkovej minerálnej vlny vyniká vo farmaceutických a chemických aplikáciách, kde jeho anorganické vlastnosti odolávajú častej chemickej fumigácii bez vytvárania korozívnych vedľajších produktov.

Prečo je výrobný proces dôležitý: Manuálne verzus strojovo vyrábané panely

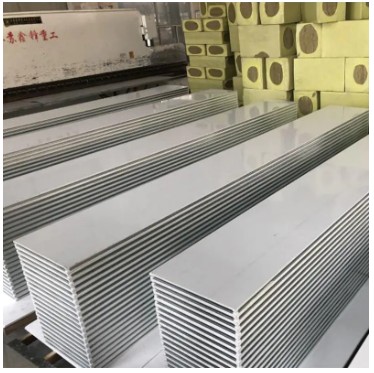

Panely pre čisté priestory z nehrdzavejúcej ocele sú kategorizované podľa výrobného procesu na manuálne a strojovo vyrábané typy, s kritickými rozdielmi v štrukturálnom tesnení a dlhodobom antikoróznom výkone. Strojovo vyrábané panely sa vyrábajú prostredníctvom automatizovaných kontinuálnych liniek na povrchové lepenie, zahrievanie, lisovanie a vytvrdzovanie, čím sa dosahuje extrémne vysoká rovinnosť povrchu (zvyčajne ≤ 1 mm/m) a tesné spoje, ktoré účinne zabraňujú prenikaniu vodných pár a korozívnych médií do vrstvy jadra cez okraje alebo švy. Manuálne panely sa spoliehajú na ručnú montáž; zatiaľ čo ponúka vysokú flexibilitu pre neštandardné veľkosti, konzistentné tesnenie v spojoch je ťažšie zaručiť, čo vytvára potenciálne riziko preniknutia vody a korózie v prostrediach s kolísaním vlhkosti.

Porovnanie parametrov procesu

• Teplota vytvrdzovania lepidla na panely: 120 °C – 150 °C konštantná kontrola, rýchlosť vytvrdzovania lepidla > 95 %, pevnosť spoja ≥ 0,15 MPa
• Manuálne vytvrdzovanie panelu pri izbovej teplote: v závislosti od okolitej teploty a vlhkosti, dlhší cyklus vytvrdzovania, hrany vyžadujú dodatočnú aplikáciu tmelu
• Strojovo vyrobená rozmerová presnosť panelu: tolerancia dĺžky ±2 mm, tolerancia uhlopriečky ≤3 mm, zabezpečujúce inštalačné medzery ≤1 mm

Pre pobrežné alebo čisté priestory s vysokou vlhkosťou Na minimalizáciu pravdepodobnosti korózie v spojoch sa odporúčajú strojovo vyrábané panely s povrchom z nehrdzavejúcej ocele 316L. Ak sa musia použiť manuálne panely, všetky rezné hrany a spoje by mali byť utesnené polyuretánovým tmelom.

Ktorá konfigurácia vyhovuje vášmu odvetviu: Sprievodca výberom špecifických aplikácií

Rôzne priemyselné odvetvia majú rôzne priority pre antikorózne panely pre čisté priestory. Na základe praktických inžinierskych skúseností a priemyselných noriem sú poskytnuté nasledujúce cielené odporúčania pre výber:

Farmaceutické a biologické laboratóriá

Tieto prostredia vyžadujú častú priestorovú fumigáciu peroxidom vodíka, formaldehydom alebo dezinfekčnými prostriedkami na báze kvartérnych amónnych solí. Povrch z nehrdzavejúcej ocele 316L s jadrom zo sklenenej horčíkovej minerálnej vlny odporúčané sú panely. 316L odoláva chloridom a kyslým zložkám v dezinfekčných prostriedkoch, zatiaľ čo sklo-horčíková vrstva slúži ako anorganická bariéra, ktorá počas chemickej fumigácie neuvoľňuje škodlivé plyny ani neabsorbuje vlhkosť. Prípadová štúdia farmaceutického zariadenia ukázala, že steny s touto konfiguráciou ukázali žiadne jamkové alebo hrdzavé škvrny počas 5 rokov týždenných dezinfekčných cyklov .

Elektronické a polovodičové dielne

Výroba mikroelektroniky je mimoriadne citlivá na vylúhovanie pevných častíc a kovových iónov. Povrch z nehrdzavejúcej ocele 304 s hliníkovým voštinovým jadrom sa odporúča. 100% bezvláknitá povaha hliníkovej voštiny eliminuje zdroje prachu a jej vysoká rovinnosť (variácia povrchu ≤ 0,5 mm) spĺňa požiadavky na presné prúdenie vzduchu FFU. V čistých priestoroch triedy ISO 4 a vyšších môže táto kombinácia riadiť tvorbu častíc na stenách ≤0,5μm častice <100 na stopu³ .

Spracovanie potravín a skladovanie v chladiarenskom reťazci

Potravinárske zariadenia musia vyvážiť antikoróznu, tepelnú izoláciu a hydroizoláciu. Nerezový povrch 304 s polyuretánovým (PU) jadrom sa odporúča. Tepelná vodivosť PU tak nízka ako 0,024 W/m·K výrazne znižuje spotrebu energie pri skladovaní v chlade; jeho štruktúra s uzavretými bunkami zabraňuje prenikaniu vodnej pary a zabraňuje korózii na zadnej strane nehrdzavejúcej ocele spôsobenej dlhodobou kondenzáciou. Pri tepelných cyklických testoch od -20 °C do 50 °C táto kombinácia nevykazovala žiadne rozdrvenie jadra ani delamináciu povrchu.

Pobrežné alebo chemické priemyselné závody

Prostredia s vysokou slanosťou alebo kyslé/alkalické výpary predstavujú najväčšie materiálne výzvy. Nerezový povrch 316L s hliníkovým voštinovým jadrom je povinné a všetky inštalačné skrutky a hliníkové uholníkové príslušenstvo musia byť tiež 316L, aby sa zabránilo galvanickej korózii. Dokonca aj 316L v takýchto prostrediach vyžaduje periodickú povrchovú pasiváciu (každé 2–3 roky) na opravu pasívnych fólií potenciálne poškodených mechanickými škrabancami.

Ako zabrániť hrdzi počas inštalácie a údržby

Aj pri vysokovýkonných paneloch pre čisté priestory z nehrdzavejúcej ocele môže nesprávna inštalácia a údržba spôsobiť predčasnú koróziu. Nasledujúce sú overené kritické kontrolné body:

1. Zabráňte priamemu kontaktu medzi rôznymi kovmi: Medzi panelmi z nehrdzavejúcej ocele a rámom z uhlíkovej ocele sa musia použiť nylonové alebo gumené izolačné podložky, aby sa zabránilo galvanickej korózii. Terénne dôkazy ukazujú, že neizolovaná uhlíková oceľ v kontakte s nehrdzavejúcou oceľou 304 môže spôsobiť viditeľnú migráciu hrdze vo vnútri 3–6 mesiacov vo vlhkom prostredí.
2. Všetky rezné hrany musia byť zapečatené: Rezanie v teréne vytvára otrepy, ktoré ničia pasívny film. Všetky rezy by mali byť ošetrené pasivačnou pastou špecifickou pre nehrdzavejúcu oceľ a utesnené silikónovým tmelom.
3. Správne vyberajte čistiace prostriedky: Na povrchy z nehrdzavejúcej ocele sa vyhýbajte čistiacim prostriedkom s obsahom chloridov (ako je chlórnan sodný) alebo produktom na báze kyseliny chlorovodíkovej. Odporúčajú sa neutrálne čistiace prostriedky (pH 6–8) s mäkkými netkanými tkaninami.
4. Pravidelne kontrolujte odtok a tesnenie: Tesniaci spoj medzi soklovými doskami a podlahou je vysoko rizikovou koróznou zónou. Odporúčajú sa štvrťročné kontroly; prasknutý tmel by sa mal okamžite opraviť, aby sa zabránilo hromadeniu vody v jadrovej vrstve.

Prostredníctvom týchto systematických opatrení sa životnosť antikorózne nerezové panely pre čisté priestory možno rozšíriť na 1,5-násobok konštrukčnej životnosti , čo výrazne znižuje celkové náklady na údržbu počas životného cyklu.
